一．概述

上海燃气浦东销售有限公司作为目前上海仅有的全天然气销售企业，公司拥有总资产18亿人民币、员工500余人，主要经营上海浦东地区居民和单位各类客户的天然气业务发展、销售服务、输配管理和天然气施工安装及相关业务，并成为浦东开发开放的重要公用基础设施之一。其中输配管理是业务正常开展的基础和有力保障。而输配工作是运行大量管网、阀门、调压器等等设施的基础上的，因此，掌握设施的运行状态、保证设施的正常工作至关重要。

目前输配管理所依托3000多公里地下管网、完备的输配设施及SCADA调度监控系统，保障了公司为所有客户提供可靠的天然气供应服务，并能在发生应急情况下具有较强的供气保障手段和能力。其中SCADA系统对部分设备作到了实时监测，有效、高效地保障了设备的正常工作，同时因为还有大量的设备没有纳入SCADA系统的管理中，同时对SCADA系统的工作情况也需要定期的查看与管理，因此人工设备巡检也是保证设施正常稳定运行的重要措施。

设施的人工巡检工作主要是指专门的工作人员定期对浦东地区的设施进行巡查，在现场通过对设施的检查，和对部分设施的数据的查看、纪录从而掌握系统的运行状况和使用情况。巡检工作有两个重点，一个是要保证定时对每个设施的检查，二是对每次巡检的设施的状态，数据的汇总，分析，纪录。目前输配管理所的设施巡检是安排人员根据任务安排对设施检查后，将设施情况和相关数据记录在相关的卡片表格上供工查看和纪录。因为浦东地区设施数量巨大，巡检工作任务重，巡检数据多，这样的管理方式无法很好地得到客观的巡检工作到位率，巡检时间，对巡检质量进行评价，而且设施状况和相关数据要用纸笔记录，记录的分析汇总十分困难，后续处理耗时耗力，无法准确方便的掌握设施的运转记录。

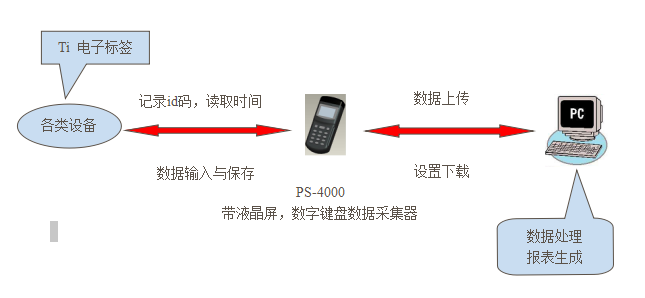

我们建议采用电子巡检系统可以很好地解决现有巡检管理工作中的一些不便与不足，大大提高管理的质量和效率。电子巡检系统的核心是手持式的数据采集器，和安装在现场的信息采集点。信息采集点可以提供一个原始的地址码，为每一个需巡检的设施安装一个信息采集点，与设施一一对应，相当于设施的身份识别物。手持式的数据采集器可以读取，纪录信息采集点的地址码和采集的时间日期，同时通过采集器上的键盘和液晶屏可以输入纪录设备的状态和数据。这样通过数据采集器可以客观地记录每一次设备巡检的时间、日期，和相关的数据。采集器中的数据可以随时下载到控制中心的管理电脑中，通过电脑的自动统计和分析可以自动生成各类统计报表。确保定时对设备按计划巡检，记录设备状态和相关数据，对数据进行归档统计分析。

二．解决方案

整个解决方案以Ti感应式电子标签，手持式带键盘、液晶屏数据采集器，远程电话线数据下载器，网络化的系统管理软件（包括C/S，和B/S结构两个模块和GIS模块）为核心。

在现场信息点部分，考虑到设备（调压器和阀门）基本都处在室外，环境比较恶劣，所以选用了环境适用性较强的Ti感应式电子标签，而没有选用价格较低的EM感应式电子标签。Ti移动数据采集器带有全数字键盘、功能键和液晶屏，可以方便的输入，记录数据。系统

覆盖整个浦东地区，涉及浦东地区多个管理分站，部分分站没有局域网覆盖，所以整个系统设计采用C/S和B/S结构混合的方式，同时部分站点通过电话线传输数据，达到集中管理，统一处理的目的。

三．系统组成及主要功能

在每个需要巡检采集数据的阀门、调压器场所安装一个对应的感应式的信息点；配置若干手执式数据采集器供工作人员采集数据用，采集设备提供数字输入，通过在系统管理软件可下载预先定义数据对应项（进口压力，出口压力……）并可以简单的记录设备的一些其他情况，（以选项的形式提供）；

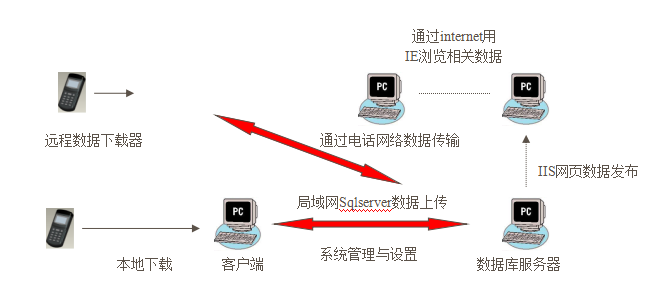

在各无局域网的分管理站点安装远程数据下载器，局域网上的分管理站安装本地数据下载器；系统管理软件和数据库安装在管理中心服务器，各分站可安装客户端软件。

系统提供两种下载方式，局域网上的站点数据在本地下载通过LAN保存在服务器的数据库中，异地站点的数据通过电话线下载到数据库中心。数据中心的系统管理软件自动对数据进行分析处理。

系统管理软件有网络应用和电子地图的要求，采用vb编写，数据库使用Sqlsever，GIS部分用Map Object。数据库统一保存在服务器中，用户通过客户端程序访问数据库，同时采用网页形式通过iis将数据发布在网络上（建议是企业的网站中），供部分用户通过广域网访问。

软件具体分为数据下载，数据报表查询，统计分析，设备地图管理等主要功能模块。数据报表查询：可以提供设备的基本属性（视设备而定）、巡检信息（巡检时间、巡检人等），设备信息（设备数据、设备状态等）。提供以巡检日期，站点，模板，巡检人，设备类型等方式进行检索，生成多种报表，包括巡检表，未巡表（指定时间段内相关设备的巡检情况）等。统计分析：提供指定时间段内，或站点、设备类型、模板的巡检情况统计报表，通过百分比的形式准确反映巡检的相关情况，通过数值形式统计巡检具体数量。

软件允许用户自行设定设备的名称，对应的信息点，预设数据值，建立设备的数据库。编辑数据采集的顺序，设备的数据项，单位，事件等并下载到移动数据采集器中。

设备地图管理：运用GIS（地理信息系统）技术，以浦东地区地图为基础，包括地形、道路、单位、管线、设施等独立图层，准确地标注出需巡检管理的相关设备的位置。地图、设备可自由缩放，局部放大，漫游。具备路径，管道测距，路口查询，设备编号、名称，单位模糊定位查询，具备地图导入接口（Arcmap）。所有设备图标与该设备的数据库（包括设备数据，巡检数据）关联，点击任一设备，新开窗口以表格方式显示该设备的数据（包括设备数据，最近三次巡检数据）采集的数据下载后自动与地图上的对应设备匹配显示，两种方式可以方便的切换。）局域网用户可以通过客户端程序查看数据，(C/S)非局域网用户可以通过广域网以网页方式查看数据（IIS发布）(B/S)。

四．使用效果

1．客观掌握数据采集的时刻、用时，质量，确保数据采集的正常进行。

2．采集的数据和设备的事件、状态一次输入，自动处理数据，直接生成报表，并提供一定的自动统计分析功能，提高工作效率，大大降低工作量。

3．通过系统管理软件建立浦东地区的阀门、调压器相关资料的数据库，做到物，帐，图一致。

该系统的成功实施以超越了传统意义上的巡检系统，已覆盖到物流，抄表，设备管理等方面的功能，这也是目前巡检市场的趋势之一，即与其他系统功能的互相交叉与侵蚀，这在行业用户的解决方案中尤其普遍。同时该系统应用了大量新技术，包括多种网络技术、GIS、电等等子标签技术使很多应用成为了可能，同时该项目的成功实施可复制到其他行业，如自来水，电力输送，电信，铁路，石化，油田，煤矿。
