案例简介：

一． 电子巡检系统简介 随着社会的进步与发展，各行业对其管理工作的要求越来越规范化、科学化。各单位对定期定点进行维护、检测人员的责任心的要求也越来越高。及时消除隐患

详细介绍：

一．电子巡检系统简介

随着社会的进步与发展，各行业对其管理工作的要求越来越规范化、科学化。各单位对定期定点进行维护、检测人员的责任心的要求也越来越高。及时消除隐患、防患于未然是每一位企业领导、管理者的希望。信息点巡检管理系统是运用最*新的技术将信息采集技术与计算机技术紧密结合，适应各类巡检情形的巡检系统。该系统极大地提高了各类巡检工作的规范化及科学化水平，杜绝了对巡检人员无法科学、准确考核与监控的现象，有效地保障了被巡检设施经常处于良好状态。信息点巡检系统由信息点、巡检器、通讯线、计算机及软件系统组成。信息点是一种存有激光刻制的8位16进制编码信息的感应器，每个信息点的编号仅有，互不相同。将具有不同编码的信息点安放于被巡检的设备或线路上，并将信息点编码及对应安放地点存于计算机中。巡检人员每人佩带一个巡检器，巡检过程中巡检人员在巡查设备的同时，用巡检器与该处信息点进行感应。在声光或振动的提示下，表明识读成功，即将该信息点编号读入巡检器中，并与巡检器内置时钟记录的时间一起构成有效的巡检数据。
     巡检人员定期将巡检器交给管理人员，管理人员将巡检器插入与计算机串口相连的专用通讯线中，通过计算机内的软件将巡检器内的巡检数据读入计算机中。根据考核标准进行分析、处理、统计、制作报表、打印输出，给管理者提供一个科学、准确的考核依据，同时能大幅提高管理者的工作效率。

二．辽宁华锦化工应运简介

辽宁华锦化工（集团）有限责任公司以化学肥料和合成树脂为主业，是跨地区经营的大型化工企业。辽宁华锦化工集团是在辽河化肥厂的基础上发展起来的。辽河化肥厂是上世纪70年代我国首批引进的13套大化肥装置之一，1976年投产以来，在抓好装置达产和企业升级的同时，依托该厂建成了辽宁省最大的自筹资金项目—盘锦乙烯工程，兴办了复合肥厂、塑料制品厂、热电厂等项目，并于1994年底组建企业集团；

由于化工企业是高温高压、易燃易爆有毒的危险行业。生产工艺的复杂性，导致了细小的差错就会造成不可弥补的后果。所以化工企业的生产安全尤其重要。之前，华锦化工采用“挂牌”的方式，按照主任规定的时间，到达巡检地点，然后将上午和下午的牌子翻动一下，表示巡检到位。但是这种方式存在很大一部分的漏洞。比如：早到，晚到，甚至没有去巡检，由他人代翻，这种情况都有可能发生。如果这样，那无法及时的发现安全隐患。

公司选用的格瑞特设备巡检系统硬件故障率低，使用简便，适合车间的操作工人使用，同时上海格瑞特科技实业股份有限公司服务体系完善，实施经验丰富，在系统实施阶段，把公司管理者的诸多管理要求在系统中一一实现，不断提升系统功能，在石化系统建立了一个良好的品牌效应，我们也很乐意向广大石油化工行业的同行推荐格瑞特设备巡检管理系统。

三．系统原理与结构介绍

系统由美国VIDEX移动数据采集器，数据下载器，美国DALLAS i-Button信息识别点和网络化系统管理软件构成。首先在巡检区域中为每个需要巡检的地点（装置）安装一个信息识别点，由于每一个信息识别点具有一个原始的序列码，绝无重复，所以可以方便的识别所有的装置。巡检人员在巡检时随身携带移动数据采集器，按巡检计划到达每一个装置时，读取该装置的信息识别点，该识别点的序列码和读取时间会自动记入数据采集器。一圈巡检结束后，将数据采集器通过在操作室内的数据下载器将数据传入系统管理软件直接生成各类巡检数据报表和统计分析报表。系统管理是针对石化系统的特点，并配合“无间断”巡检专业开发的，具有功能强大，操作简单可靠的优点。

系统功能介绍：系统可设置多个巡检路线（岗位），巡检计划，对每个巡检路线、计划可分别设置每天巡检的次数，开始时间，每圈用时，每圈最短用时，站间最短、最长时间等参数。系统可自动识别漏巡，迟到，早到，站间短时和超时等纪录并用不同颜色进行标识。可按日期，时间段，路线（岗位），班次，巡检人员多种条件进行单独或组合查询，查询包括正常记录，漏点纪录，不准时记录等分类报表。可自动生成统计分析报表，提供正常巡检率，漏点率，迟到，早到率等管理数据。可根据车间的倒班表自动判断记录巡检的班组人员。提供原始巡查记录查询，确保记录准确无误。所有记录提供打印输出功能。系统还提供多级用户权限功能，用户操作日志等安全功能。

系统在网络方面同时支持C/S和B/S结构，系统采用了Sqlserver数据库，所有车间的数据通过局域网统一保存在服务器中，各车间只安装客户端软件，通过权限开放可以进行数据下载，本车间的路线设置，巡检数据查看、打印等作业，即可独立工作。数据库的维护等工作在服务器上操作，保证了数据的安全。在服务器端利用Windows自带的iis模块将巡检记录以asp形式发布在公司的网站上，工厂各级领导无须在电脑上安装任何程序，可直接在任何一台电脑通过IE浏览器上网访问公司网站，输入用户名和密码后查看实时的巡检数据和统计报表。这样领导出差到无论何地，只有通过电脑上网，都可得到最新的巡查情况。在网页可按权限查看所有车间或某几个车间的数据，数据同样可选不同的路线，时间段，记录类型包括正常，漏巡，迟到，早到等来查询，和车间的客户端软件有相同的查看功能。

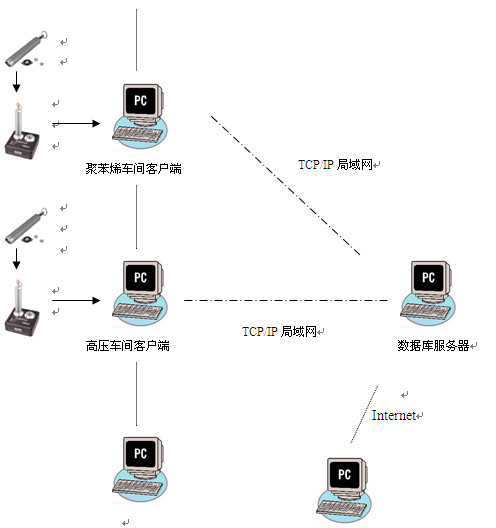

系统结构图：

 四．产品性能指标

VIDEX电子巡更系统设备由美国VIDEX公司生产，原装进口，已通过公安部产品质量监督检测中心的检测。

巡更点采用金属封装的存储蕊片，安装方便、寿命长、稳定可靠；系统配置中文控制软件，系统功能齐全、操作方便。该系统无消耗性，比以往任何巡更设备更美观、灵活、先进、具良好的性价比。系统可用于大楼、企业、医疗、邮政、油田等一切需定时、定点巡检场所的便于事后追查，将管理漏洞降至最低。

系统指标

完全防水功能；

更坚固可靠、抗撞击；

振动指示功能，提高准确率。在噪音较大环境下应用更方便、操作更安静；

更适合安保人员在恶劣环境中使用。

数据采集器

PS-048

外形尺寸及重量：130.2 x 23.8 mm ，105 g

内存：48K RAM

存储容量：5400笔记录

工作温度及湿度：0° to 50°C，5% to 95%

供电：可换3v锂电池(2/3”A”)

/自带保存数据用锂电池

全金属外壳

带有工作状态指示灯及振动提示功能

数据变送器

PSD-F00

外形尺寸及重量：. 102 x 105 x 46 mm ，232.5g

采集器插口：2

供电：220v 50Hz

指示灯：电源，发送，接收

接口：电源，通讯(电脑)，通讯(数据变送器)

通讯：RS-232

通讯速率：19.2K

信息芯片

DS1990A-F5

内设随机产生终身不可更改的原始编码，并具有防水、防腐蚀功能，因此能适用于室外恶劣环境。

外形尺寸及重量：16.3 x 3.2 mm/3.9 mm，1.6 g/3.3 g

工作温度：-40° to 85°C

不锈钢密封防水外壳

具有原始的(出厂设置)，不可修改的12位16进制序列号
