案例简介：

背景分析 ： 上海天然气管网有限公司主要负责全上海天然气主干输配系统的安全运行、公司管理的为系统中的主干网，以及各生产站点，对供气工作的重要性不言而喻，有一定的危险

详细介绍：

背景分析：

上海天然气管网有限公司主要负责全上海天然气主干输配系统的安全运行、公司管理的为系统中的主干网，以及各生产站点，对供气工作的重要性不言而喻，有一定的危险性。主干网巡检管理已有一套巡检系统，目前计划在所有生产场站加强巡检管理工作避免安全事故发生，将安全事故抑制在隐患阶段。

需求分析：

上海天然气管网有限公司管理的站点分为16个，巡视的主要是各生产装置。目前需要巡视的设备共计：16个站，预计200多个生产装置。以上设备要求每天进行一次巡视，巡视的内容主要包括对装置工作状态的检查，及对部分设备数据的抄录。首先需要能得到客观的巡视的执行情况，包括巡视时间，停留时间，巡视人员等信息，从而保证巡视的实施质量，其次对设备的状态和数据进行汇总与统计、分析，对装置的运行情况做总结和预测，确保装置的正常工作。

解决方案：

系统综述：

整个方案主要围绕巡视管理和数据收集统计分析两方面开展，依靠采用EM技术感应式的电子标签和对应的手持式数据采集器和网络版系统管理软件实现上述功能。

系统组成如下：在每个设备安装一个对应的感应式的信息点/电子标签（EM），该信息点具有不可更改代码，从而实现对设备的身份识别；配置16台手执式数据采集器供工作人员采集数据用；该采集器能读取EM电子标签的代码，并准确记录下读取该电子标签的时间，同时带有液晶屏和数字按键，可输入数字和通过选择的方式输入事件，用户输入设备的读数和选择设备的状态（在运用中通过软件预先将要记录的三大类共96个事件，和64个数据项下载到采集器）并保存中在采集器内。在适当的周期，通过安装在公司内的客户端电脑将采集器内的数据上传到服务器，由系统管理软件自动记录，进行汇总，分析与统计，最终以各种报表的形式发布供查询。

报表主要分为两类：

1. 巡视管理类：主要是记录每次巡视到达的时间，人员等信息，及通过和计划的比对，发现漏巡的设备。

2. 数据管理类：主要是记录巡视时输入的各类信息，包括纪录的数据，和检查的事项，可以提供分类，条件报表，并提供历史曲线及趋势分析。

   工作原理：进行数据采集时，工作人员随身携带移动式数据采集器，按数据采集器的计划路线开始巡视，到达设备后，先读取安装在设备上的信息点，然后在数据采集器上输入设备的读数和其他相关数据并选择相关的设备事件或状态，完成后（离开时）再读取信息点。这样该设备的编号及采集该设备数据的时刻，所用时间，输入的数据和事件自动保存在数据采集器中，每一处设备都同样操作。工作人员定期将移动式数据采集器通过客户端透过局域网将数据下载到管理中心的服务器上。服务器上的管理软件自动对数据进行分析和保存，局域网用户可以通过客户端程序查看数据，

系统功能：

由于采用了EM电子标签技术，系统可以提供真实，客观的巡视记录，并准确到秒，这样管理层可以方便的掌握抄表的实施情况，及可能存在的疏漏，做到有据可查并间接的提高了巡视人员的工作责任心，最终提升巡视工作的到位质量。

采用了手持式的数据采集器，所有的巡视采集的数据和选择的事件或状态都可以直接输入采集器，并方便地导入电脑，避免了烦琐的人工输入的工作。数据经系统管理软件自动处理后生成的各类统计报表，可直接为管理层分析使用，同时网络化的系统，可以方便的将数据在局域网内或通过广域网发布，共享。可选的GIS模块可以提供对管网设施的空间管理。
整个系统的核心是采用EM技术的感应式手持数据采集器，和由vb、Sqlsever、开发的网络版系统管理软件。

管网公司手持机技术参数和功能

I 防爆型手持式数据采集器 DC-4500：识度媒介：射频EM标签

识读距离：5-8CM

储存芯片：16M位 FLASH存储,掉电数据保存10年以上

GRT DC-4000

最多能存储2000条记录。

通讯方式：RS232、通讯速率:不小于9600bps。

待机电流：≤50微安。

电池：3.6V/900mAH的可充电锂电池。

防爆等级：ExibⅡB T4

防水等级：IP65。

工作温度：-40度- - - +80度。

工作湿度：≤85%

数据项： 64个项目。

事件项： 96个事件。

显示屏：汉字显示

按键数量：OK，C，0-9，+，-，小数点计15键及电源开关1个，共16键。

开关机：采用C键开/关机，C键开/延时关机：按设定的时间自动关机，时长可为60S、--900S

背景开关：可设置背景灯开或关。

巡检显示：不设定巡检线路，读地点卡时液晶屏既能显示具体地点名称。

其他：

设定巡检线路后，可以按时提示巡检地点，可以对巡检线路中的地点进行查询巡检信息（包括地点信息、抄表信息、事件信息）查询时都能显示所属地点名称

II  无源RFID电子标签 GRT-EM

工作频率：125kHz；

电  源：读头驱动方式（无源）；

识读距离：≤100毫米；（与线圈和周围环境有关）       EMRFID

识读时间：70毫秒

工作温度：-30℃～+60℃

存放温度：-60℃～+100℃

封装材料：高强度塑料

电磁兼容：正常的电磁干扰或X射线不会受影响

信号穿透：能穿透大部分非金属介质

封装形式：圆盘状，钉型，钥匙扣型有3种安装方式，挂装、用螺丝固定在安装体上、用胶水粘贴。

适合于燃气设施等环境较差的地方安装。

II  系统管理平台 GRT-7700

采用SQL2000网络型数据库

支持C/S和B/S结构

可远程维护，自动版本升级

开放的数据接口

巡检计划编制

巡检统计报表

人员考核统计

现场信息采集

设备信息维护

设备运行报表

设备台账管理

数据备份与打印

三、巡检管理事件一览：

根据管网站点巡检提供制作

四、仪表读数管理一览：

根据管网站点巡检提供修制作

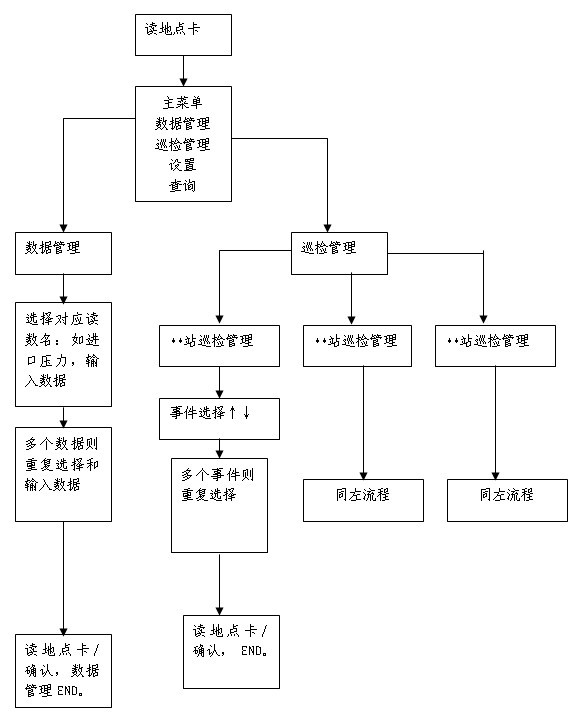

五、工作流程简述：

到达计划地点后

后台数据处理设备

系统设置模块，设备管理模块，抄表管理模块，数据管理模块，

软件介绍：

系统管理软件

系统管理软件是整个系统的核心，主要实现以下功能：对生产装置的建挡和管理，对巡视的实施时间进行记录和考核，对装置采集的数据和状态事件进行统计和输出。

系统采用C/S或者B/S结构，数据库考虑系统管理软件有网络应用要求，采用vb编写，数据库使用Sqlsever。数据库统一保存在管理中心的服务器中，用户通过安装在公司内的客户端程序访问数据库，进行数据下载和设置、查看等操作。其他在局域网上的用户也可以通过安装客户端的方式访问软件。同时可以采用网页形式通过iis将数据发布在网络上（建议是企业的网站中），供部分用户通过广域网访问。
软件具体分为数据下载模块，设备管理模块，抄表管理模块，数据管理模块，GIS模块，系统设置模块。

数据下载模块

作用：将手持式数据采集器内的数据下载到电脑系统中。

将数据采集器通过客户端电脑的usb端口进行数据下载，巡视信息、生产装置读数、生产装置状态等数据自动通过LAN将数据保存在中心服务器，客户端电脑不保存数据，数据下载成功后，自动或手工将数据采集器内的数据清除，保证采集器的存储空间。数据下载时若发生通讯中断，电脑死机等以外情况是，数据不会丢失，可等系统正常后再次下载。
设备管理模块

作用：对生产装置和用户信息的搜索、查询及统计。

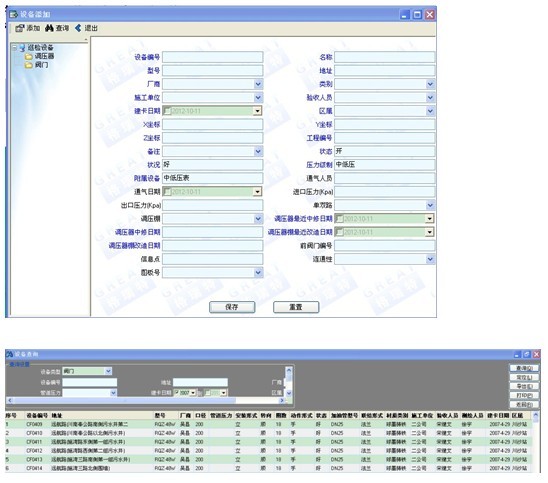

将系统管理的生产装置信息和属性建库，系统可以对生产装置进行查找和统计，允许用户根据一定的条件，查找某项或多项信息或属性符合条件的设备，且需查找的属性可由用户自行定义。查找结果的显示内容（设备属性项）也可由用户自行定义。如用户可在系统中查找投运日期为2006年1月1日到2012年6月30日开通，流量计为某品牌的设备，并对查询出的设备做数量统计。所有的报表可以提供打印和输出（excel或数据库格式），可方便的导入其他系统。

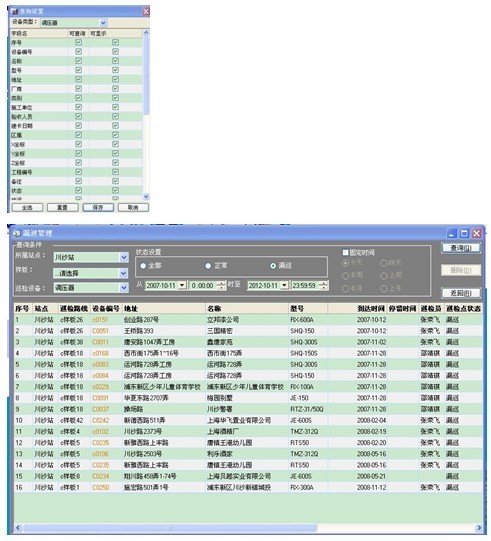

巡视管理模块

作用：通过巡视人员每次巡视的时间和相关信息，客观考核巡视的实际到位情况。

系统为每个设备安装了电子标签，工作人员只有通过现场读取该电子标签才能得到有效的巡视信息包括巡视的时间和数据等。所以可以极大程度地保证巡视时间的客观可靠性，并作为巡视管理的基础。

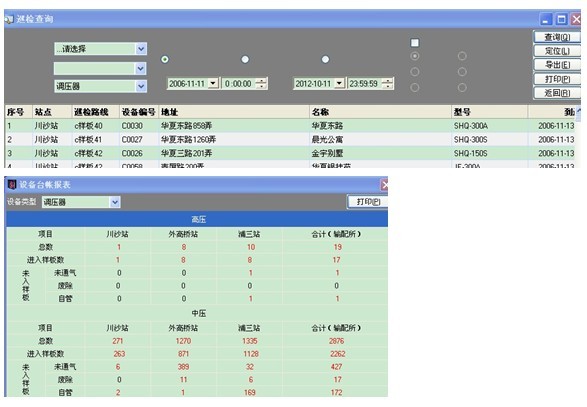

系统以巡视的时间为数据基础，可以查看指定日期内巡视情况，也可以查看指定设备的巡视实施情况，如最近的一次或几次的巡视是在什么时候。并可在软件中设定巡视计划，经过和计划的比对，查询出没有实施巡视的设备。该模块提供的报表主要提供巡视实施情况的查询和统计。包括每次巡视的时间（年月日时分秒），设备的编号，巡视人员等信息。查询方式提供包括时间，样板，单个设备，记录类型（正常，漏巡等）等组合的方式，还可以查询单个工作人员的巡视实施情况。统计分析：提供指定时间段内，或路线、设备，选择的巡视情况统计报表，通过百分比的形式准确反映巡视的相关情况，通过数值形式统计巡视量；统计单个工作人员的巡视实施情况。
所有的报表可以提供打印和输出（excel或数据库格式），可方便的导入其他系统。

数据管理模块
作用：数据由手持式采集器下载后，对巡视中采集的数据进行查询和统计，对记录的设备的状态进行查询和统计。

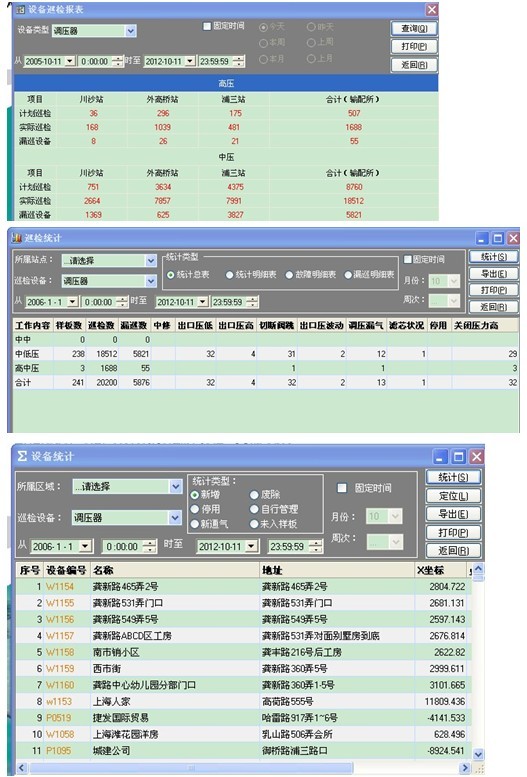

工作人员每次巡视采集的信息包括读数等数据和多项关于设备状态的事件，一条完整的巡视要包括巡视的时间，读取的数据，记录的设备的相关状态。系统提供多种查询方式对巡视信息进行检索，包括巡视日期，巡视人员，所属区域等。也可以根据读取的数据和记录的状态对设备进行检索，查询出符合某种状态的设备。能提供多种统计功能，对单个设备的统计，对正常或不正常设备个数和百分比的统计。

系统设置模块

作用：包括设备属性设置，样板、巡视计划设置，巡检器设置，用户权限设置等。

建立设备属性的信息库，方便查询和统计，可以是对系统管理所有的设备的属性和基本信息进行添加，修改，删除等管理。

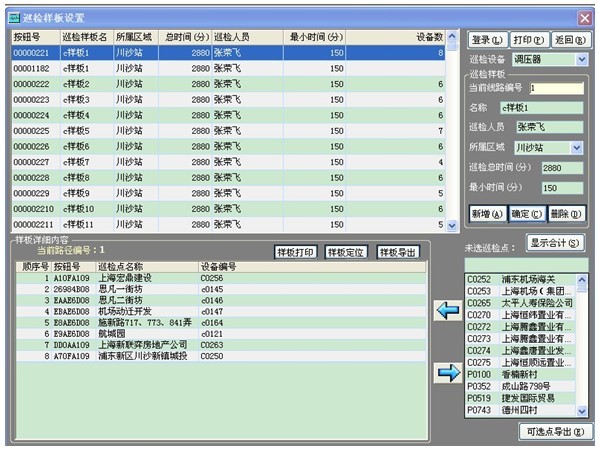

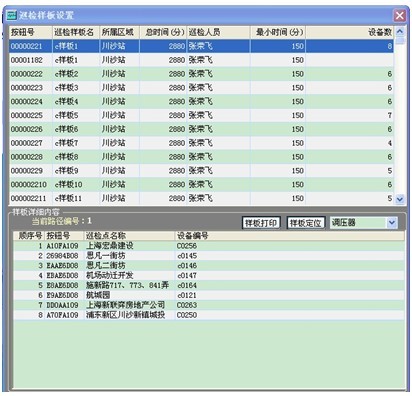

1）样板设置主要是允许用户根据业务需要将所有设备分解为若干个样板（6个），方便统计和查询。用户可以自行定义和修改样板名称和样板内包含的设备，并可设置巡视的周期，以上内容在数据下载前可以进行更改，系统可根据以上设置对实际巡视情况和计划进行对照，生成报表。

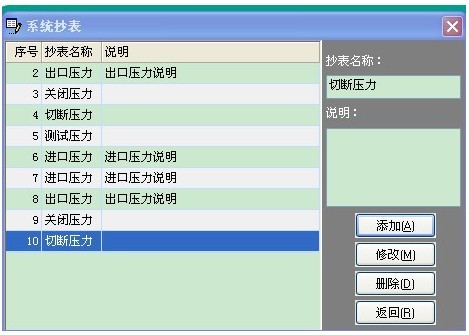

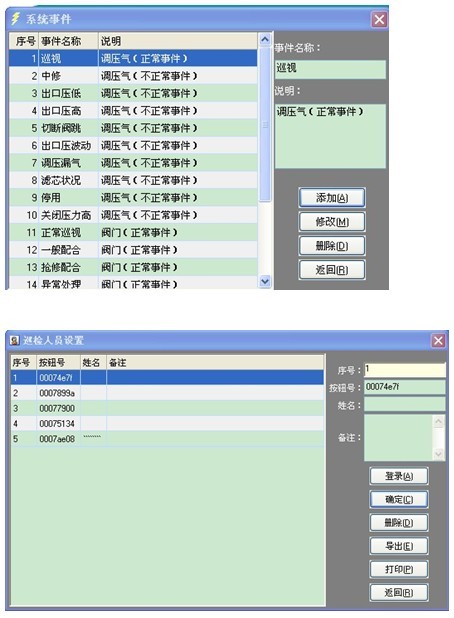

2）巡检器设置主要允许用户对巡检器进行数据项和事件项的定义，修改和同步。用户可以在系统中定义，修改巡视中涉及的数据项，并可同步到巡检器中以进行准确的显示。

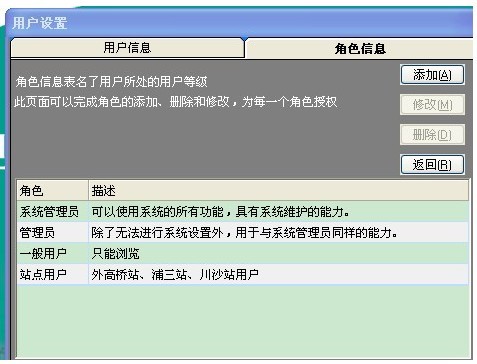

3）用户权限设置允许用户设立多个不同的用户等级，并自定义各个等级用户的对每个菜单是否有使用权。
