案例简介：

目录 一．项目背景 二.系统概述 三、系统配置 四.系统介绍 1系统组成 2工作流程 四．系统功能 巡检到位管理 *巡检计划编制 巡检到位报表 罐区装置运行管理 罐区装置电子台帐 *GIS模块

详细介绍：

一．项目背景

该项目位于浙江省宁波市大榭开发区，由中油燃料油股份有限公司投资建设，总库容130万立方米，库区东侧共设6座10万立方米油罐，主要用于储存燃料油；库区西侧从北部靠海边处向南依次布置6座5万立方米油罐及4座10万立方米油罐，主要用于储存重质原油。

二. 需求分析

对罐区的巡检工作的管理目标是能降低成本、提高工作效率以及管理水平。在目前阶段巡检工作的主要管理难点：

1．无法客观、方便地掌握巡检人员巡检的到位情况，因而无法有效地保证巡检工作人员按计划要求，按时按周期对所有的生产装置开展巡视，使巡检工作的质量得不到保证，埋下事故的隐患。

2．当前巡检工作的实施主要靠工作人员的责任心和自觉性，并结合不定期的现场抽查等管理方法。覆盖面积大，装置多，巡检人员较为分散的特点，目前的管理方法效果并不理想，效率也不高。因此需要借助现代新的技术搭建巡检信息管理平台提高巡检工作的质量。

因此格瑞特为中油燃料宁波大榭分公司设计了一套巡检管理系统，旨在监督罐区巡检按工作要求到位，同时将现场所有记录工作全部电子化，使巡检工作质量得到保证，减少隐患。

二.系统概述

GREAT巡检管理系统是借助RFID电子标签，网络等技术，针对中油燃料宁波大榭分公司具体需求开发的对罐区装置巡检的管理工具。

该系统可以很好地解决现有巡检管理工作中的一些不便与不足，大大提高管理的质量和效率。该系统提供了一系列的解决方案

该解决方案除了巡检到位情况管理外，还可对巡检的具体工作内容即装置运行状态和设备运行数据，实现记录，保存，并自动对数据分析和挖掘，对设备的运行状态和使用的情况做统计和分析，最终为设备的维护和更换做辅助决策。并且针对装置的管理要求，方案可以选择设备台帐管理模块，和报修管理模块。管理者可以通过该系统对生产装置的巡检实现科学化的管理，在办公室内足不出户即可通过各类电子报表掌握巡检的实施质量和设施的运行状况。据前期的技术沟通，做出以下配置。

三、系统配置

四.系统介绍

根据大榭分公司司现阶段的管理要求， GREAT事件性巡检管理系统，重点解决巡检到位问题与现场工作记录电子化。考虑到防爆要求和野外的工作环境，该解决方案的核心为EM标签、防爆型手持式数据采集器和系统管理软件。在生产装置的沿线或是需要巡检的设施处安装信息标签。每个EM标签都内置有独一的编码，可准确的提供每个设施的识别，在系统管理软件中将电子标签与罐区装置位置构建一一对应的关联。巡检人员在巡检时携带手持式的数据采集器按计划巡检，沿线读取电子标签数据采集器会自动纪录下电子标签的编码和读取的准确日期和时间。数据采集器内的信息可通过数据线下载的管理电脑，并通过局域网或广域网自动汇总到系统管理平台。由系统管理平台统计，分析合评估，并生成各类统计分析报表，了解巡检人员的巡检到位情况以及现场工作内容即装置运行状态，工作内容，表具读数报表，从而生成设备运行报价表及台账。实施该解决方案后所有巡检信息可以自动地进行汇总，并且保证了信息的客观与真实，避免了各种人为因素，可有效地评估巡检实施情况，实现巡检人员的考核，从而大幅提高巡检到位率。

1 系统组成

I 防爆型手持式数据采集器 DC-4600：

识度媒介：射频EM标签

识读距离：5-8CM

储存芯片：16M位 FLASH存储,掉电数据保存10年以上

GRT DC-4000

最多能存储20000条记录。

通讯方式：RS232、通讯速率:不小于9600bps。

待机电流：≤50微安。

电池：3.6V/900mAH的可充电锂电池。

防爆等级：ExibⅡB T4

防水等级：IP65。

工作温度：-40度——+80度。

工作湿度：≤85%

数据项： 64个项目。

事件项： 96个事件。

显示屏：汉字显示

按键数量：OK，C，0-9，+，-，小数点计15键及电源开关1个，共16键。

备选机器：GRT-PDA中 P-6000型号

II  无源EM电子标签

工作频率：125kHz；

电  源：读头驱动方式（无源）；

识读距离：≤100毫米；（与线圈和周围环境有关）  EMRFID

识读时间：70毫秒

工作温度：-30℃～+60℃

存放温度：-60℃～+100℃

封装材料：高强度塑料

电磁兼容：正常的电磁干扰或X射线不会受影响

信号穿透：能穿透大部分非金属介质

外形尺寸：∮3.85mm±0.05mmx31.2mm±0.6mm

重  量：0.8g

封装形式：圆盘状，钉型，钥匙扣型有3种安装方式，挂装、用螺丝固定在安装体上、用胶水粘贴。

适合于燃气设施等环境较差的地方安装。

III  系统管理平台 GRT-7700

采用SQL2000网络型数据库

支持C/S和B/S结构

可远程维护，自动版本升级

开放的数据接口

巡检计划编制

巡检统计报表

人员考核统计

现场信息采集

设备信息维护

设备运行报表

设备台账管理

数据备份与打印

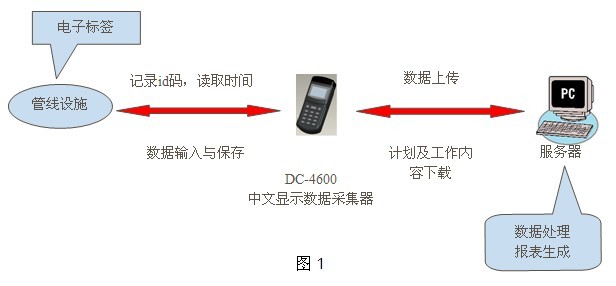

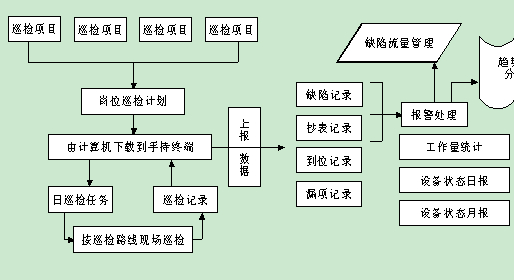

2 工作流程

四．系统功能

系统管理软件主要功能模块包括：巡检到位管理/罐区设施运行及其设备管理/罐区装置电子台帐/ /角色管理

巡检到位管理

*巡检计划编制

对信息点安装位置、罐区装置构建、修改关联关系。

巡检计划编制，针对信息点和位置考核点制定巡检计划，包括巡检样板设置，巡检周期设置，可设置日计划、月计划、季度计划和临时计划。

设置巡检人员和不同管网设施巡检工作内容。

巡检到位报表

通过现场采集信息点的信息和时间和巡检计划做自动比对提供巡检记录明细查询表，可查询巡检人员、巡检地点、巡检设施和巡检时间，巡检停留时间在内的巡检记录

自动分析巡检计划实施中的漏巡，正常巡检，不合格巡检信息提供巡检人员巡检到位考核报表、巡检计划实施情况报表、设施巡检记录报表等

罐区装置运行管理

对每次巡检时记录和上传的罐区装置设施的工作参数作自动分析

提供每次巡检中管线及附属设施的工作情况和照片的查询

对罐区装置的工作情况的历史记录

并按管理要求作各类分析，包括缺陷分析，故障统计，历史参数分析等等

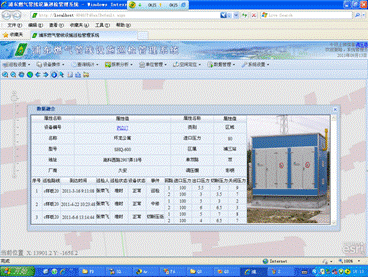

罐区装置电子台帐

罐区装置的新建，维护，废除以电子台帐的方式纳入系统管理，可方便地搜索查找设备及相关属性，并按巡检采集回的信息及时更新

*GIS模块

（备选功能，需甲方自备GIS系统，不包含在本次预算）

1）  地图制图

2）  地图浏览

3）  距离量算、Tip查询

4）  设备定位、点图查询

5）  空间定位（地图导航、空间查询、路口定位、单位检索、道路追踪）图层控制、地图标注、地图打印、地图输出

车辆实时管理

（可选，不包含在本方案）由于日常及维护车辆管理和行车安全的需要，各单位将车辆管理列为一项重要的工作，对此我们开发了车辆实时监控系统模块。在车辆上安装车载GPS，通过GSM网络向服务器端回传启动信息及经纬度、区域、时间、速度等信息，可在电子地图上显示车辆的实时数据，并有车辆越界报警和车辆超速报警等功能，使管理者通过网络可以动态了解下属车辆的使用情况，对其进行行程、油耗等有效的管理。
在电子地图上动态显示车辆行驶状况，还可指定车辆查询历史轨迹、里程、时长等行驶信息；车辆GPS与巡检系统可集成到同一个平台

车载设备构造

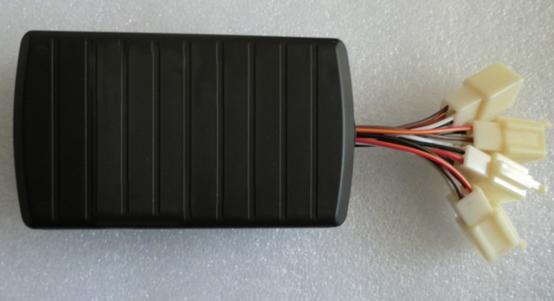

车载设备由GPS主机、GPS天线、GSM天线、电源线以及ACC控制线。

整个车载设备和软件之间的功能关系如下：

2.车载型号特征

体积小：隐蔽安装方便；

功耗低：对原车电瓶几乎没有影响；

集成度高：可集成汽车行驶记录仪，利用记录仪128×64 LCD显示屏显示短信内容或GPS信息；

扩充性强：预留多种接口，可选配通话手柄、显示屏和摄像头、汽车行驶记录仪等；

稳定性好：工业级芯片，专业的抗干扰处理，多级的电源保护，设备运行良好

3.车载功能

定位跟踪：按照设定的时间间隔、指定的时刻点或者距离间隔，让车载终端上报位置、速度、方向等信息 。

轨迹报表：时间段内的轨迹查询，数据包括当前的车牌号码，记录时间，经度，纬度，位置（模糊）

角色管理：可以对系统的使用角色进行描述，以规范管理，可以添加、修改、删除角色记录，并对各种角色的权限进行设置，不同角色可以查看不同类型数据，有不同的管理权限。

其他

可选，不包含在本预案安检、维修人员也可以进行安检、维修业务时随手携带一个巡检仪，巡检系统也可以对其进行定位追踪、以便调度。可以通过权限设置把安检、维修人员的定位追踪与巡检人员分离，以适用不同的管理部门，维修检修设备记录可以生成报表及图表。

五．系统特点

1.针对行业生产设施的管理要求，采用了防爆型手持式数据采集器。

2. 使用EM技术的无源非接触式RFID电子标签，识读方便，使用寿命长（不小于5年），工作温度及湿度范围大，防水性  强，确保在野外及恶劣环境下使用无后顾之忧。

3. 系统采用SQL网络型数据库，支持多级架构，多中心级连、分布式互联；

4. 系统具有完整安全及自动灾难恢复机制，保证安全稳定，降低系统维护成本。

5. 提供标准数据接口，可实现与企业管理信息系统、决策支持系统的无缝对接；

6. 系统部署阶段可实现现有管线或附属设施的数据导入（EXCEL，MDB，SQL等），大大降低部署时间和成本。

7. 巡检样板设置灵活，可随时调整。

8. 电子标签可重复使用，设置方便，降低系统运转成本。

9. 按行业管理要求设计的各种实用统计报表，并可按客户要求定制报表种类及样式。

10. 开放式系统，维护可由用户自行完成，维护成本低。

11. 模块化设计，用户可自行选择功能模块，如GIS，设备台帐等，可简可全，搭建最符合自身管理需求的系统。

12. 系统可通过网络对数据库和系统进行远程维护。

13. 管理软件可提供硬件加密保护，确保信息安全。

六．公司简介
