案例简介：

亳州瑞能热电 PDA+RFID 巡检管理系统 一、项目背景 2008年由我公司和煤炭工业合肥设计研究院联合设计了亳州热电375t/h高温高压循环流化床锅炉配套215MW汽轮发电机组新厂，历经2年的时间。

详细介绍：

亳州瑞能热电PDA+RFID巡检管理系统

一、项目背景

2008年由我公司和煤炭工业合肥设计研究院联合设计了亳州热电3×75t/h高温高压循环流化床锅炉配套2×15MW汽轮发电机组新厂，历经2年的时间，新的热电厂已完成了阶段性的施工建设。一个崭新的现代化的热电厂拔地而起，古井集团决定成立亳州瑞能热电有限责任公司，以全新的面貌，开始新机组的生产运营。根据前期项目需求沟通，

格瑞特针对亳州瑞能热电厂设备设计一套巡检系统

1、确保定时对生产装置按计划巡查

2、方便真实记录生产装置状态和相关数据

3、对巡检数据、装置备运行数据进行统计分析

4、对生产装置问题处理过程在后台显示处理流程及结果

统计各班次到位数，漏巡数，以及漏巡率，并形成各装置运行状态和数据报表，以方便利用数据分析设备缺陷以及进行维修管理。

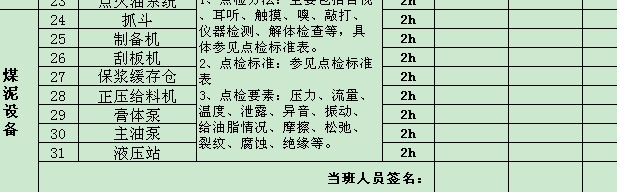

主要有四类生产装置：锅炉，煤泥，检修，除尘

二.特设计具有以下功能格瑞特电厂点检系统

1， 现场采集数据：采用手持PDA

人员到达现场后读设备上安装的RFID卡，根据卡提示输入需要采集的内容，然后保存，将内容通过GPRS或者WIFI，或者USB传输到管理中心PC机。采集内容按照电厂实际需求设置

2、巡检计划管理

设定电厂巡检计划与任务，设置需要巡检的设备，巡检线路名称或设备类型，巡检周期要求。（具体项目按照具体巡检计划要求编制）

设定设备的巡检内容，包括设备状态，运行参数，周边环境等定义

巡检计划查询，可对现有的巡检任务和巡检线路做方便的查询

2、巡检到位管理

按照电厂巡检人员的巡检完成情况和计划要求的自动对比，统计出巡检人员到达各电厂设备的具体时间，并分析到位率，考核巡检计划的实施质量，巡检信息查询，可以按日期、人员、计划、设备查询巡检实施的情况，可以查询到巡检人员到达每一设备的时间，和在现场停留的时间和具体工作内容。

按照巡检计划或巡检要求，对巡检的设备自动比对，判断巡检是否合格或自动筛选出没有按计划巡查的设备

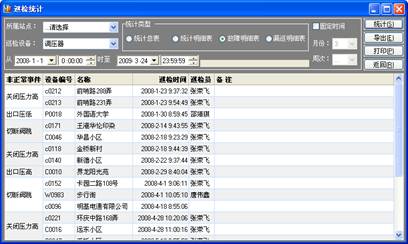

巡检统计分析表，对指定时间内巡检到位率和巡检质量作定量分析

3.   设备运行及状态报表

对每次巡检时线路或者设备运行设备的工作参数作自动分析，并按管理要求作各类分析，包括缺陷分析，故障统计，历史参数分析等等

按巡检时间，巡检人员，设备类型等条件检索查询设备工作状态和运行参数、周边环境等现场信息。

设备的运行信息统计与缺陷分析，对设备的历史工作状态和运行参数作挖掘，做出缺陷分析。

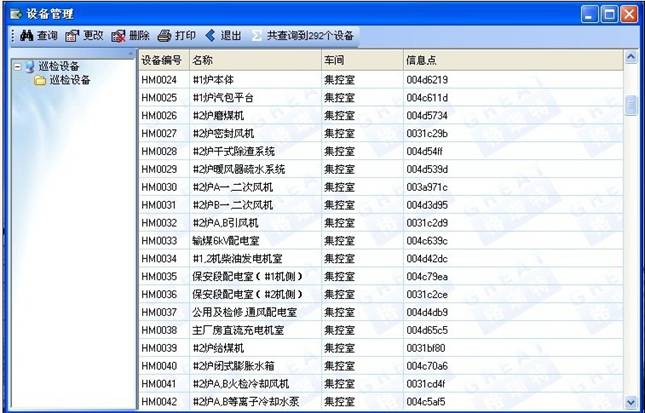

4.   设备台帐管理模块

设备的新建，维护，废除以电子台帐的方式纳入系统管理，可方便地搜索查找设备及相关属性，并按巡检采集回的信息及时更新,。

根据设备统计报表可以判断设备缺陷记录，并可以加入设备中修，大修日期，设备到维修日期可以提醒进行维修。

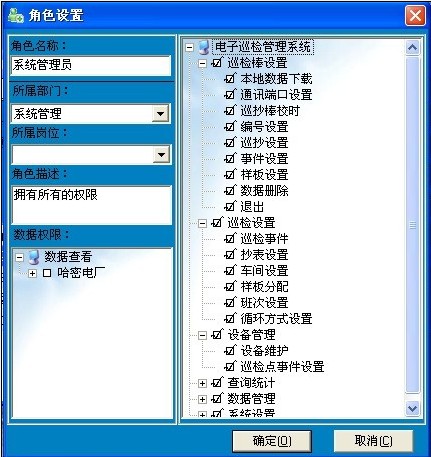

5,角色管理：根据甲方对系统管理实际要求设置系统管理权限，使得不同部门各取所需数据

系统配置：

 三、系统概述

Great自主开发电厂设备巡检管理系统是针对电力行业开发的结合了RFID电子标签、GIS（地理信息系统）、多项网络传输等技术的管理平台。该系统为所有设备安装了对应的电子标签，实现对设备的自动识别，结合手持式数据采集器，可以提供真实的巡检时间，停留时间；设备的全部巡行数据可通过采集器输入并保存，并由后台的管理软件自动进行分析和处理，生成包括巡检到位报表、设备状态和参数等数据类报表。

巡检系统流程：

依据企业现在对巡检的要求和工作环境，该解决方案的由无源非接触式RFID电子标签、手持式数据采集器（PDA+RFID）和系统管理软件构成。具体流程为：

1、在需要巡检管理的设备上安装RFID电子标签，每个RFID电子标签都内置有独一的编码，可准确的提供每个设备的识别，同时在系统管理软件中将电子标签与电厂设备构建一一对应的关联，并建立所有设备的基本属性。

2、巡检人员在巡检时携带手持式的PDA按计划巡检，读取电子标签，PDA会自动纪录下电子标签的编码和读取的准确日期和时间，并自动提示在该设备需做的工作内容。巡检人员根据数据采集器的提示，将设备的运行状态和参数通过键盘输入在数据采集器内。如需要采集温度，用WIFI和温度采集器连接，采集温度数值。

PDA的信息可通过WIFI或者gprs或者USB的管理电脑，并通过局域网或广域网自动汇总到系统管理平台。由系统管理平台统计，分析合评估，并生成各类统计分析报表，通过巡检到位报表了解巡检人员的到位数和漏巡数，漏巡率，设备运行报表。

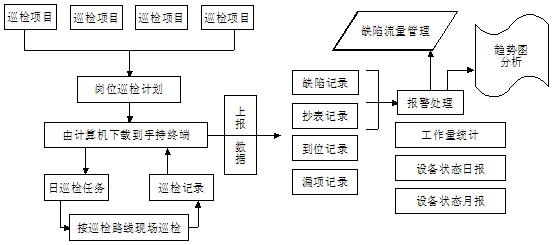

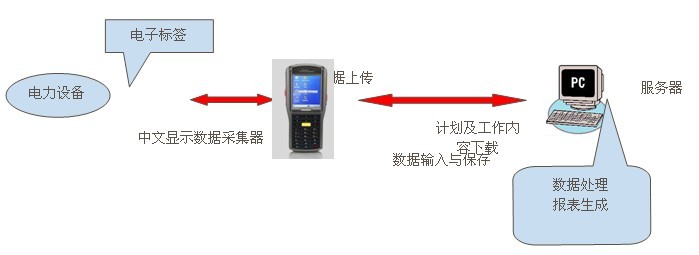

图1.巡检工作流程

四、系统构成

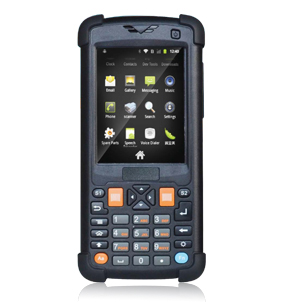

手持式巡检仪 GRT-PDA

主要特性：

工业级三防设计 防水/防摔/防尘 、集成了RFID、GPRS等模块、内置摄像头、内置WIN CE操作系统和功能强大的巡检手持端软件、带触摸屏和全功能32键键盘，可通过手写或键盘输入信息和操作软件、3.2寸彩色TFT-LCD液晶、超大存储内存，完整放置全部管网及附属设备的电子台帐、照片、维护记录等海量信息、数据库通过基于WIN CE平台的巡检手持端软件软件，可以方便的查询电子台帐、巡检计划、查找当前位置附近设备，并可在巡检中完成复杂的巡检工作内容填写和申报，并上传现场照片。

常规：150mm*70mm*25mm

外包胶：160mm*75mm*35mm（可选）

重量： 240g / 275g(包胶版本)

操作系统： Windows CE 5.0操作系统，支持多语言

CPU ：SUMSANG S3C2451 ((533MHZ))

显示屏： 3.2英寸TFT-LCD QVGA(240×320)彩色触控屏幕

内存：ROM  128MB / 256MB /512MB Nand Flash

RAM  128MB

数据通讯: Wi-Fi无线局域网  标配，内置802.11b/g 无线通讯功能，通讯速率可达54MB/秒, 满足CISCO CCX2/3安全标准，完全支持CISCO AP及安全规范

摄像功能: 200万/300万高清像素，有补光灯，可选光学对焦

RFID: ISO14443A

蓝牙 :蓝牙Class2.1-EDR

主电源:3.7V 2800mAh可充电锂电池, 工作时间8小时以上(视具体环境而定)

备用电源:150mAh备用电池

工作温度:–10°C to +50°C

储藏温度:–20°C to +60°C

湿度:  5%–95% (无凝结)

坠地抗震高度:工作温度范围内，能承受1.2/1.5米(包胶版本)高度多次跌落到水泥地面的冲击

扩充卡槽 :Micro SD/TF插槽（最大支持16G）

物理接口: Mini USB ，RS232

打印机 :  可连接串口打印机、蓝牙打印机

其他附件: 皮套，通讯座（可同时对两块电池进行充电）不属于标配

保修期：  24个月 配件除外

密封环境：IP64

防爆等级：EXIB ⅡBT4

II  13.56M无源卡

◆ 存储容量：8Kbit，16个分区,每分区两组密码

◆ 工作频率：13.56MHZ

◆ 通讯速度：106Kboud

◆ 读写距离：5—10CM

◆ 读写时间：1-2MS

◆ 工作温度：-20℃-85℃

◆ 擦写次数：＞100000次

◆ 数据保存：＞10年

◆ 封装材料：PVC、PET

◆ 封装工艺：超声波自动植线/自动碰焊◆ 制作标准：ISO14443

III 系统管理平台

采用SQL2000网络型数据库、MO GIS平台、支持C/S结构、可远程维护，自动版本升级、人员实时定位巡检轨迹回放、调度功能、设施属性维护、巡检计划编制，分发、巡检计划考核、巡检统计报表、GIS模块（以后备选）、掌上设施与掌上地图（以后备选）、角色管理、数据备份与打印、其他

目前软件已实现功能如下：

五、软件结构介绍

软件采用先进的B/S结构，应用SQLSERVER，WEBGIS等核心技术开发，

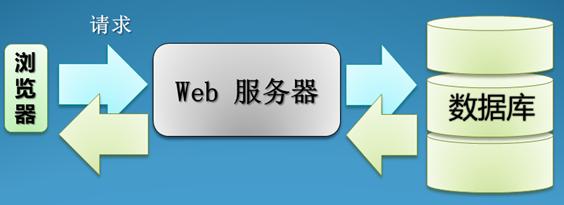

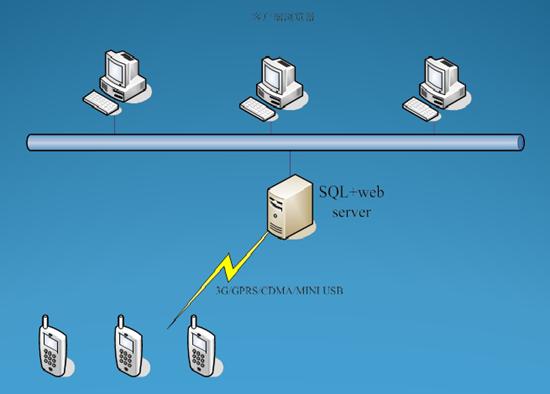

软件网络结构示意图

巡检数据，管网及附属设备GIS资料，电子台帐信息，用户信息等系统管理软件数据统一发送并保存在一台数据库服务器中，并由该服务器负责以网页形式发布软件。用户可用任意电脑由局域网或者是外网直接用浏览器访问使用软件，不需要安装任何客户端软件。这样不仅大大提高了使用软件的便利性，更加强了系统的稳定性，确保了系统数据的安全和可靠性，又避免了由于客户端软件带来的系统不稳定性，同时系统的维护工作量大大降低。

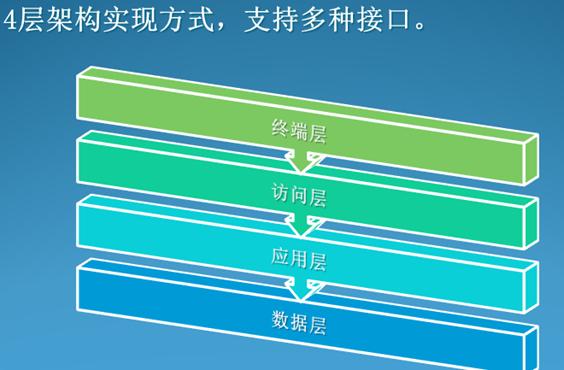

软件结构示意图1

软件结构示意图2

五、系统实现功能描述：

1 、系统参数设置：可对一些系统常用参数进行定义。

2、系统能够添加、修改和删除、人员信息、线路、计划及巡检点信息。

3、系统能够方便设置各类周期：如巡检次数，巡检时间，最短巡检时间等。

4、巡检计划管理：根据人员身份信息，自动下达该人员的巡检工作计划，工作人员使用手持巡检仪通过Web方式浏览工作计划。系统能够添加、修改和删除巡检计划，并能浏览计划情况、打印计划、生成Excel文件。

5、管理人员制定完巡检计划后或管理人员发现巡检员出现漏检情况时，可及时查阅以便及时补检。

6、基础资料查询——系统能够根据编号、巡检计划名称、巡检员，巡检日期，班次等信息组合查询巡检信息；

7、GPS实时定位——对单人或者多人实时位置定位并通过GPRS实时回传

8.gps轨迹回放——系统内可以查询选定一段时间内单人或者多人的行进轨迹，供领导或者部门定期检查道班或者工区巡检人员是否按要求巡检

9、巡检明细表——通过计划巡检率表可以关联查询和统计漏检、实检的巡检点详细信息。

可以统计计划巡检率表。——可以将查询结果输出到打印机，生成Excel文件。

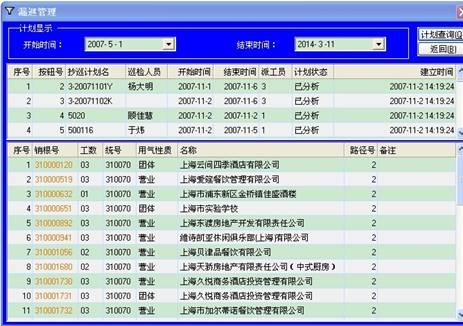

10、漏检明细表——可分别按照巡检段、部门、巡检员，查询和统计漏检明细表。

11、设备管理报表——可以自动统计生产设备台账，同时生成设备缺陷记录，提醒中修，大修日期

12、图像采集与回传——实时采集和回传巡检时的图像信息，用于指导巡检抢修工作。

13、数据库自动备份：应能按设置的备份时间按指定的路径进行自动备份；

14、系统角色管理——根据用户实际需求设置各部门不同权限，各取所需数据；

六、系统特点

1.系统针对客户需求开发

2. 系统具有完整安全及自动灾难恢复机制，保证安全稳定，降低系统维护成本。

3. 提供标准数据接口，可实现与企业管理信息系统、决策支持系统的无缝对接；

4. 系统部署阶段可实现现有电厂相关设备的数据导入（EXCEL，MDB，SQL等），大大降低部署时间和成本。

5. 不同于普通的巡检管理系统，除了完善的巡检到位功能，还可通过增加功能模块提供对设备运行状态和参数的分析处理，贴合电力行业对巡检的管理要求。

6．可以日常巡检维护为核心提供对设备从安装到日常运行维护到废除的全程管理 。

7. 巡检计划设置灵活，可随时调整。

8. 按电力行业管理要求设计的各种实用统计报表，并可按客户要求定制报表种类及样式。

9. 开放式系统，维护可由用户自行完成，维护成本低。

10. 模块化设计，用户可自行选择功能模块，如维修管理，设备台帐等搭建最符合自身管理需求的系统。

11. 系统可通过网络对数据库和系统进行远程维护。

12. 管理软件可提供硬件加密保护，确保信息安全。

八、售后服务

售后服务在当今IT项目中起着重要的，不可替代的作用。没有完善的售后支持服务，任何系统对于用户来说都是不可靠的甚至是危险的。多年以来上海格瑞特科技实业有限公司在电力及其他行业项目实施及服务过程中积累了丰富的技术支持服务经验，建立了完善的梯级维护服务体系，提供高品质的客户服务支持正是格瑞特公司在不断在追求的。

供货后，硬件正常使用免费保修十二个月，软件系统本身质量问题保修二十四个月，如在此期间出现问题（不包含增加功能）以解决问题为原则，通过远程或者现场在72小时内消除隐患。为了保证电厂RFID巡检系统安全、稳定运行，公司将提供多种形式的售后技术服务，包括现场服务、电话维护、远程维护、本地化服务。

l  现场服务

定期维护：公司实行系统维护工程师定期巡检制度，由公司派出的工程师将每季度一次走访客户，发现问题，解决问题，了解新的需求。这样一方面将隐患及时消灭，保证现场解决系统使用中出现的相关问题，同时新的需求的了解也为系统的进一步升级提供了良好的业务支持。

应急维护：严格遵守免费质保期内承诺和免费质保期满后承诺。根据故障影响程度不同，排除故障时间有所不同。

电话维护：系统使用方可以拨打公司提供的客户服务热线（021-63023636），与公司的市场监督中心直接联系，公司的维护工程师直接通过电话对系统使用方提出的各种问题加以解答和解决。

远程维护：网络条件允许时我们可以通过Internet直接进行远程维护和系统升级、更新系统软件售后技术服务

系统售后技术服务

公司将在系统验收后，为有关应用软件提供维护和技术支持服务，并提供终身的系统维护支持服务，主要内容包括：对功能与要求有差异的部分在任何时间免费维护；免费提供技术咨询服务；

九、公司简介及安装案例

GREAT巡检管理系统是由上海格瑞特科技实业有限开发生产。上海格瑞特是国内专业的巡检产品制造商和巡检解决方案的提供商，从1997年开始从事巡检手持仪，巡检信息管理平台的开发与销售。目前公司是国家巡检行业标准的首席制定单位，上海市高新技术企业，并连续多年通过企业ISO认证。十余年来已为国内数万用户提供了高品质的巡检管理系统。GREAT巡检管理系统已经成功在以下公司得以应用：

l  上海浦东新区公路工程公司养护巡检

l  上海河道署河道养护巡检

l  上海城管署道路养护巡检

l  郑州铁路局月山段巡检

l  南昌铁路局福州车辆段客车乘务巡检

l  包头铁路局通信段巡检管理系统

l  江苏省南通供电局

l  浙江秦山核电站

l  国网新疆哈密煤电厂

l  泉州三美水电厂

l  深国电甘肃电力

l  内蒙古卓资山电厂

l  包头铁路局

l  临淄电厂

l  南网百色局

l  国电南瑞变电站

l  深圳大亚湾核电站

l  中国移动绵阳分公司

l  线路及无人基站巡检管理系统

l  中国移动宜宾分公司

l  无人值守基站巡检管理系统

l  中国电信泉州分公司——通讯线路巡检管理系统

l  上海市南自来水公司——泵站巡检管理系统

l  上海市北防汛排水有限公司——泵站巡检管理系统

l  上海燃气浦东销售公司——燃气管线及调压器、阀门巡检管理系统

l  上海天然气管网有限公司——高压管网阀站、阀室、阀门巡检管理系统

l  上海大众燃气公司——牺牲阳极巡检管理系统

l  上海燃气浦东销售公司营业所——工业用户表具抄巡管理系统

13．金山天然气有限公司——燃气管线及调压器、阀门巡检管理系统

14．青浦煤气公司——燃气管线及调压器、阀门、桥管巡检管理系统

15．无锡华润燃气有限公司——液化气储配站巡检管理系统

16．岳阳华润燃气有限公司——调压器巡检管理系统

17．湖州新奥燃气有限公司——管线及调压器GPS巡检管理系统

18．上海吴淞煤气制气厂——制气设备安全巡检管理系统
