华润电力湖北有限公司 PDA+RFID 巡检管理系统 一、项目背景 华润电力湖北有限公司是香港华润集团旗下电力控股公司在湖北省的第一家独资发电企业，也是一个完全按照现代公司制度建立
详细介绍：华润电力湖北有限公司PDA+RFID巡检管理系统
华润电力湖北有限公司是香港华润集团旗下电力控股公司在湖北省的第一家独资发电企业，也是一个完全按照现代公司制度建立的新型独立发电公司，负责建设和经营蒲圻电厂项目。目前格瑞特针对电厂设备设计一套巡检系统
1、确保定时对设备按计划巡查
2、方便真实记录设备状态和相关数据
3、对巡检数据、设备运行数据进行统计分析
4、对设备建档管理
统计各班次到位数，漏巡数，以及漏巡率，并形成各设备运行状态和数据报表，以方便利用数据分析设备缺陷以及进行维修管理。
二.特设计具有以下功能格瑞特电厂巡检系统
1， 现场采集数据：人员到达现场后读设备上安装的RFID卡，根据卡提示输入需要采集的内容，然后保存，将内容通过GPRS或者WIFI，或者USB传输到管理中心PC机。采集内容按照电厂实际需求设置
2巡检计划管理
设定电厂巡检计划与任务，设置需要巡检的设备，巡检线路名称或设备类型，巡检周期要求。（具体项目按照具体巡检计划要求编制）

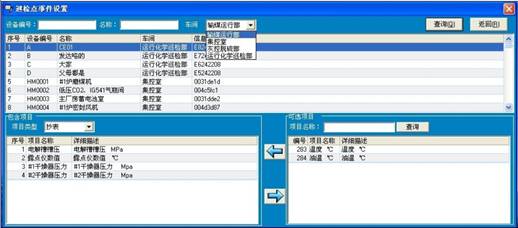

设定设备的巡检内容，包括设备状态，运行参数，周边环境等定义
巡检计划查询，可对现有的巡检任务和巡检线路做方便的查询
2. 巡检到位管理
按照电厂巡检人员的巡检完成情况和计划要求的自动对比，统计出巡检人员到达各电厂设备的具体时间，并分析到位率，考核巡检计划的实施质量，巡检信息查询，可以按日期、人员、计划、设备查询巡检实施的情况，可以查询到巡检人员到达每一设备的时间，和在现场停留的时间和具体工作内容。
按照巡检计划或巡检要求，对巡检的设备自动比对，判断巡检是否合格或自动筛选出没有按计划巡查的设备

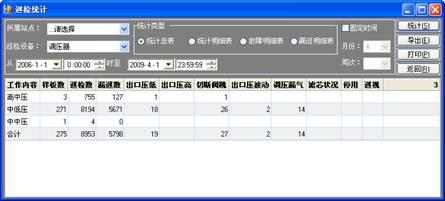

巡检统计分析表，对指定时间内巡检到位率和巡检质量作定量分析
3. 设备运行及状态报表
对每次巡检时线路或者设备运行设备的工作参数作自动分析，并按管理要求作各类分析，包括缺陷分析，故障统计，历史参数分析等等按巡检时间，巡检人员，设备类型等条件检索查询设备工作状态和运行参数、周边环境等现场信息。
设备的运行信息统计与缺陷分析，对设备的历史工作状态和运行参数作挖掘，做出缺陷分析。

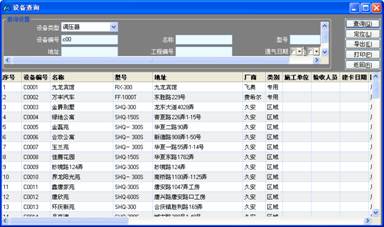

4. 设备台帐管理模块
设备的新建，维护，废除以电子台帐的方式纳入系统管理，可方便地搜索查找设备及相关属性，并按巡检采集回的信息及时更新,。
根据设备统计报表可以判断设备缺陷记录，并可以加入设备中修，大修日期，设备到维修日期可以提醒进行维修。
5,角色管理
根据甲方对系统管理实际要求设置系统管理权限，使得不同部门各取所需数据
三、系统概述
Great自主开发电厂设备巡检管理系统是针对电力行业开发的结合了RFID电子标签、GIS（地理信息系统）、多项网络传输等技术的管理平台。该系统为所有设备安装了对应的电子标签，实现对设备的自动识别，结合手持式数据采集器，可以提供真实的巡检时间，停留时间；设备的全部巡行数据可通过采集器输入并保存，并由后台的管理软件自动进行分析和处理，生成包括巡检到位报表、设备状态和参数等数据类报表。
巡检系统流程：
依据企业现在对巡检的要求和工作环境，该解决方案的由无源非接触式RFID电子标签、手持式数据采集器（PDA+RFID）和系统管理软件构成。具体流程为：1，

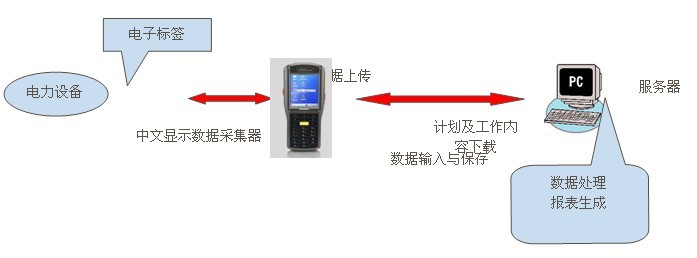

图1.巡检工作流程
四、系统构成
手持式巡检仪 GRT-PDA
主要特性：工业级三防设计 防水/防摔/防尘集成了RFID、GPRS等模块 内置摄像头 内置WIN CE操作系统和功能强大的巡检手持端软件 带触摸屏和全功能32键键盘，可通过手写或键盘输入信息和操作软件
3.2寸彩色TFT-LCD液晶
超大存储内存，完整放置全部管网及附属设备的电子台帐、照片、维护记录等海量信息数据库
通过基于WIN CE平台的巡检手持端软件软件，可以方便的查询电子台帐、巡检计划、查找当前位置附近设备，并可在巡检中完成复杂的巡检工作内容填写和申报，并上传现场照片。
配置与参数
* RFID格式 工作频率：125K 读写距离：2cm-5cm
*GPS：应用SIRFⅢGPS定位模块 定位精度5-10m
*使用环境：工作温度：-25℃至80℃ 储存温度：-40℃至80℃ 湿度：5%RH--95%RH（无凝露）
跌落规格：在操作温度范围内，6面均可承受1.5米高度跌落至水泥地面的冲击
滚动规格：1,000次0.5米，六个接触面滚动
密封环境：IP64
*物理参数：尺寸：186.5*75*31mm（标准电池配置）186.5*75*38.9mm（4,000mAH电池配置） 重量：400克
*性能参数：CPU：Samsung ARM920T@533MHz
内存：128MB RAM/1GB Flash存储
存储空间扩展：支持最大8G Micro SD(TF)卡
触摸显示屏：彩色3.2英寸QVGA仿玻璃耐用触摸屏，TFT-LCD、65K色、240X320（QVGA尺寸）
按键：31个软硅胶按键
*输入方式：标配手写笔，手写、触摸输入或键盘输入
*电池容量：可选充电式聚合物电池 （3.7V 4,000mAH)
扩展插槽：SIM卡、SAM卡、Micro SD(TF)卡
*无线通讯功能：支持GPRS和CDMA无线网络
传输距离：支持IEEE802.11b/g协议，需要有效无线局域网信号覆盖。
* 拍照功能：摄像头：Samsung 320万像素摄像头 2048（H）×1536（V）,QXGA
2．电子标签信息钮 GRT-EM
工作频率：125kHz；
电 源：读头驱动方式 无需电源；
感应距离为5CM以内；
使用具有不可更改的数字代码；
抗冲击、防浸水，坚固，无使用次数限制；
可在-40℃―+80℃的温度范围内使用
多种封装方式 可适合吊装、埋入安装、螺丝安装、粘贴安装，并有适合安装在金属表面的防干扰封装
3.管理软件：详见软件介绍
软件采用先进的B/S结构，应用SQLSERVER，WEBGIS等核心技术开发，

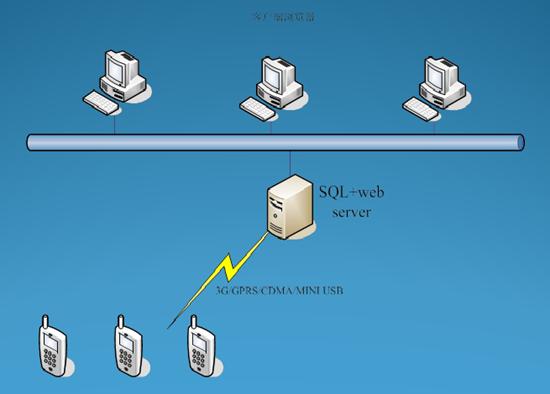

软件网络结构示意图
巡检数据，管网及附属设备GIS资料，电子台帐信息，用户信息等系统管理软件数据统一发送并保存在一台数据库服务器中，并由该服务器负责以网页形式发布软件。用户可用任意电脑由局域网或者是外网直接用浏览器访问使用软件，不需要安装任何客户端软件。这样不仅大大提高了使用软件的便利性，更加强了系统的稳定性，确保了系统数据的安全和可靠性，又避免了由于客户端软件带来的系统不稳定性，同时系统的维护工作量大大降低。

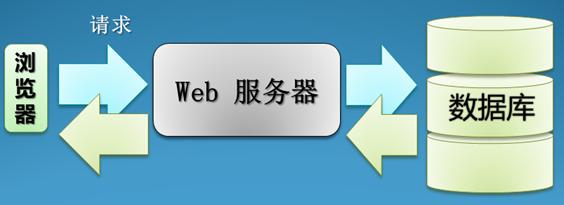

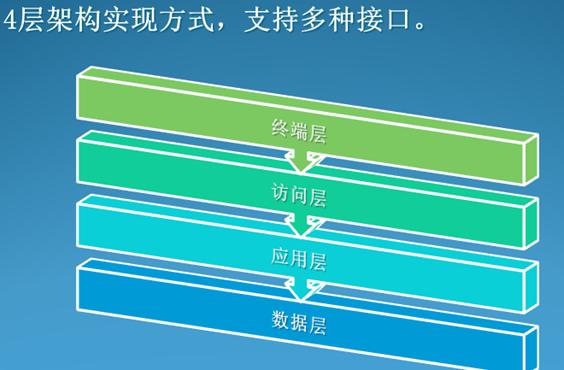

软件结构示意图1
软件结构示意图2

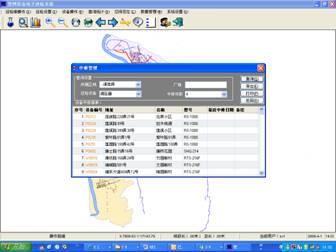

五、系统实现功能描述：
1 系统参数设置：可对一些系统常用参数进行定义。
2 系统能够添加、修改和删除、人员信息、线路、计划及巡检点信息。

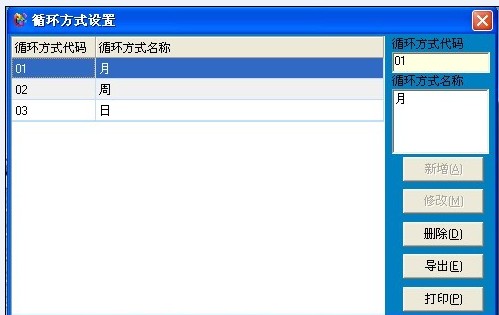

3 统能够方便设置各类周期：如巡检次数，巡检时间，最短巡检时间等。
4巡检计划管理：根据人员身份信息，自动下达该人员的巡检工作计划，工作人员使用手持R FID采集器通过Web方式浏览工作计划。系统能够添加、修改和删除巡检计划，并能浏览计划情况、打印计划、生成Excel文件。
5管理人员制定完巡检计划后或管理人员发现巡检员出现漏检情况时，可及时查阅以便及时补检。

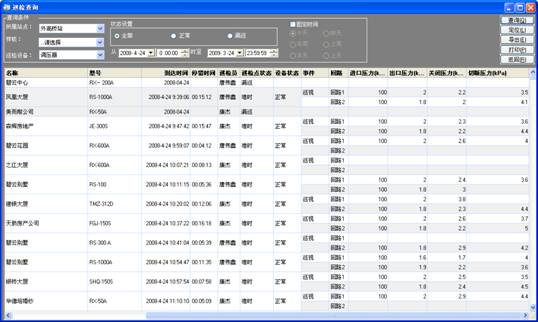

6基础资料查询：系统能够根据编号、巡检计划名称、巡检员，巡检日期，班次等信息组合查询巡检信息；

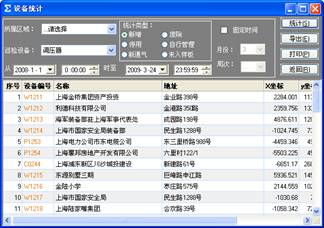

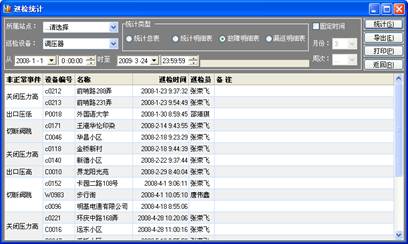

7巡检明细表：通过计划巡检率表可以关联查询和统计漏检、实检的巡检点详细信息。可以统计计划巡检率表。可以将查询结果输出到打印机，生成Excel文件。

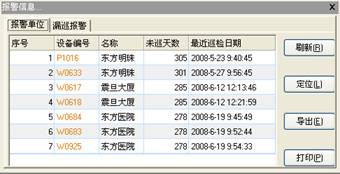

8漏检明细表：可分别按照巡检段、部门、巡检员，查询和统计漏检明细表。

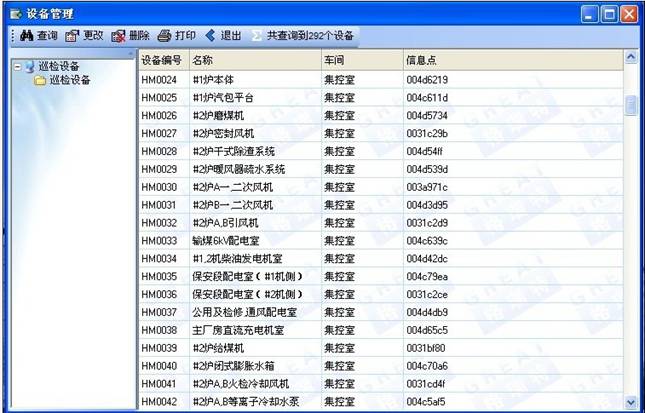

9.设备管理报表：可以自动统计生产设备台账，同时生成设备缺陷记录，提醒中修，大修日期
10图像采集与回传：实时采集和回传巡检时的图像信息，用于指导巡检抢修工作。
9数据库自动备份：应能按设置的备份时间按指定的路径进行自动备份；

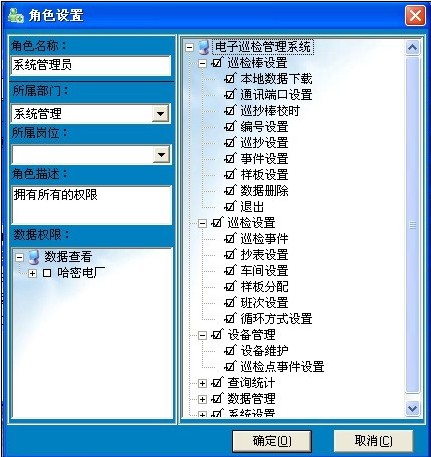

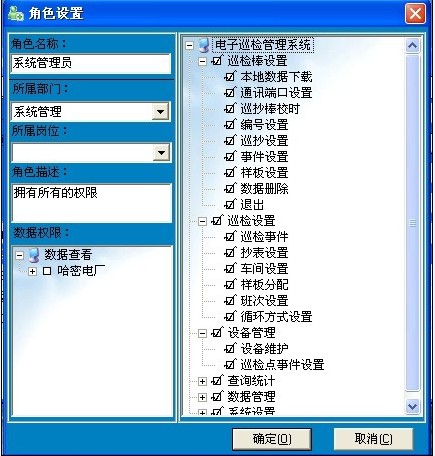

10系统角色管理：根据用户实际需求设置各部门不同权限，各取所需数据
六、系统特点
1.系统针对客户需求开发
2. 系统具有完整安全及自动灾难恢复机制，保证安全稳定，降低系统维护成本。
3. 提供标准数据接口，可实现与企业管理信息系统、决策支持系统的无缝对接；
4. 系统部署阶段可实现现有电厂相关设备的数据导入（EXCEL，MDB，SQL等），大大降低部署时间和成本。
5. 不同于普通的巡检管理系统，除了完善的巡检到位功能，还可通过增加功能模块提供对设备运行状态和参数的分析处理，贴合电力行业对巡检的管理要求。
6．可以日常巡检维护为核心提供对设备从安装到日常运行维护到废除的全程管理 。
7. 巡检计划设置灵活，可随时调整。
8. 按电力行业管理要求设计的各种实用统计报表，并可按客户要求定制报表种类及样式。
9. 开放式系统，维护可由用户自行完成，维护成本低。
10. 模块化设计，用户可自行选择功能模块，如维修管理，设备台帐等搭建最符合自身管理需求的系统。
11. 系统可通过网络对数据库和系统进行远程维护。
12. 管理软件可提供硬件加密保护，确保信息安全。
八、售后服务
售后服务在当今IT项目中起着重要的，不可替代的作用。没有完善的售后支持服务，任何系统对于用户来说都是不可靠的甚至是危险的。多年以来上海格瑞特科技实业有限公司在电力及其他行业项目实施及服务过程中积累了丰富的技术支持服务经验，建立了完善的梯级维护服务体系，提供高品质的客户服务支持正是格瑞特公司在不断在追求的。
供货后，硬件正常使用免费保修十二个月，软件系统本身质量问题保修二十四个月，如在此期间出现问题（不包含增加功能）以解决问题为原则，通过远程或者现场在72小时内消除隐患。为了保证电厂RFID巡检系统安全、稳定运行，公司将提供多种形式的售后技术服务，包括现场服务、电话维护、远程维护、本地化服务。
l 现场服务
定期维护：公司实行系统维护工程师定期巡检制度，由公司派出的工程师将每季度一次走访客户，发现问题，解决问题，了解新的需求。这样一方面将隐患及时消灭，保证现场解决系统使用中出现的相关问题，同时新的需求的了解也为系统的进一步升级提供了良好的业务支持。
应急维护：严格遵守免费质保期内承诺和免费质保期满后承诺。根据故障影响程度不同，排除故障时间有所不同。
l 电话维护
系统使用方可以拨打公司提供的客户服务热线（021-63023636），与公司的市场监督中心直接联系，公司的维护工程师直接通过电话对系统使用方提出的各种问题加以解答和解决。
l 远程维护
网络条件允许时我们可以通过Internet直接进行远程维护和系统升级、更新系统软件售后技术服务
l 系统售后技术服务
公司将在系统验收后，为有关应用软件提供维护和技术支持服务，并提供终身的系统维护支持服务，主要内容包括：对功能与要求有差异的部分在任何时间免费维护；免费提供技术咨询服务；
九、公司简介及安装案例
GREAT巡检管理系统是由上海格瑞特科技实业有限开发生产。上海格瑞特是国内专业的巡检产品制造商和巡检解决方案的提供商，从1997年开始从事巡检手持仪，巡检信息管理平台的开发与销售。目前公司是国家巡检行业标准的首席制定单位，上海市高新技术企业，并连续多年通过企业ISO认证。十余年来已为国内数万用户提供了高品质的巡检管理系统。GREAT巡检管理系统已经成功在以下公司得以应用：
江苏省南通供电局
浙江秦山核电站
国网新疆哈密煤电厂
泉州三美水电厂
内蒙古卓资山电厂
包头铁路局
临淄电厂
南网百色局
国电南瑞变电站
深圳大亚湾核电站
中国移动绵阳分公司——线路及无人基站巡检管理系统
中国移动宜宾分公司——无人值守基站巡检管理系统
中国电信泉州分公司——通讯线路巡检管理系统
上海市南自来水公司——泵站巡检管理系统
上海市北防汛排水有限公司——泵站巡检管理系统
上海燃气浦东销售公司——燃气管线及调压器、阀门巡检管理系统
上海天然气管网有限公司——高压管网阀站、阀室、阀门巡检管理系统
上海大众燃气公司——牺牲阳极巡检管理系统
上海燃气浦东销售公司营业所——工业用户表具抄巡管理系统
金山天然气有限公司——燃气管线及调压器、阀门巡检管理系统
青浦煤气公司——燃气管线及调压器、阀门、桥管巡检管理系统
无锡华润燃气有限公司——液化气储配站巡检管理系统
岳阳华润燃气有限公司——调压器巡检管理系统
湖州新奥燃气有限公司——管线及调压器GPS巡检管理系统
上海吴淞煤气制气厂——制气设备安全巡检管理系统
