案例简介：
目录 第一节、项目背景 第二节、需求分析 第三节、系统设计 3.1启动手持机巡检系统。 3.2系统登录 3.3系统主界面 3．4巡检采集 3.4数据同步 第四节巡检管理部分 4.1用户登陆 4.2巡检查询
详细介绍：
需求分析
大庆油田采油厂是大庆油田的命脉，采油厂锅炉也尤为重要，锅炉设施日常巡检是保障设施正常运行，少发生或不发生安全事故的一个重要手段，目前是人工巡检，主要靠人员自觉性工作，但是巡检人员是否到位，到位现场采集的数据是否准确无从判断，所以委托我司设计一套日常巡检管理系统。首先确保人员到位，其次现场设备运行数据要采集回来，实时上传到后台管理中心软件上，软件可以自动统计分析数据，生成巡检数据报表，设备运行报表，设备台账报表，隐患报表，图表。
初步了解下来，大庆锅炉厂巡检管理系统配置如下
手持PDA ：p-6000 13
现场巡检点：13.56M 460个
巡检管理软件 1套 B/S版本
服务器 1台（配套系统软件自备）
UPS （甲方自备）
打印机 （甲方自备）

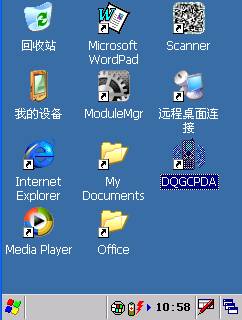

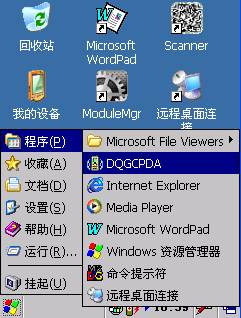

通过双击打开桌面上 巡检软件 图标

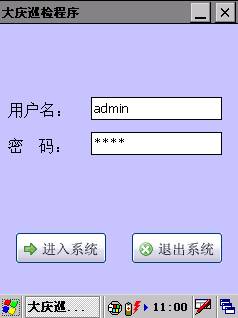

登录手持机巡检系统。通过输入部门和相应的岗位信息进行登录，信息输入完成之后通过点击进入系统按钮主界面。可以通过点击退出系统按钮退出系统。登录的部门和岗位信息是必须填写的，关系到后面读取到设备点之后相应的事件信息的获取。

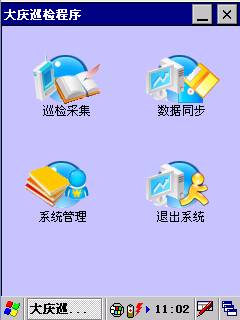

系统主界面如下，主要包括巡检采集，数据同步，系统管理和退出系统四大模块。

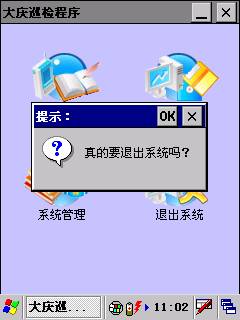

进入系统主界面之后可以通过点击相应的按钮进入相应的模块，点击左上的S1按键进入巡检采集模块；点击右上方的S2按键进入数据同步模块；点击退出系统按钮或者是右上方的Esc按钮退出系统，退出的时候有确认退出系统的对话框。

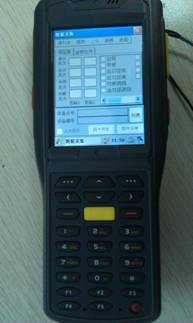

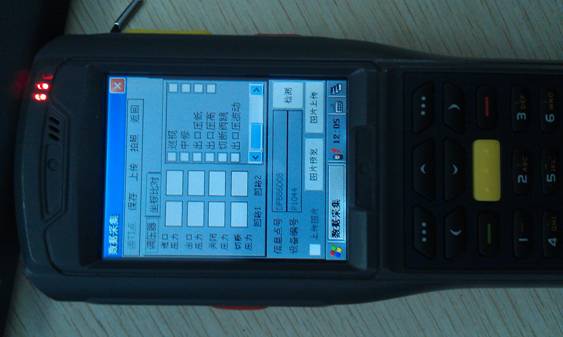

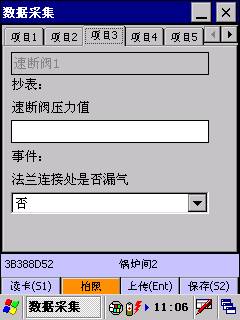

通过读卡按钮或左上角S1按键获取现场设备点的信息点信息，并通过内置的数据库查询该设备的属性信息和相应的事件信息，用户可以选择对应事件的事件选项，输入巡检的抄表数据，通过上传按钮或是回车按键，进行数据即时上传，也可以通过保存按钮或是右上角S2按键，进行数据本地保存。事件选项采集
数据本地保存
数据同步主要包括两个部门，一个是下载，一个是上传。数据下载指的是将系统后台设置的信息定期同步到手持设备上，主要包括系统的事件和抄表，事件和抄表信息，设备信息以及一些基础的设置。用户可以选择相应的信息进行同步，也可以对所有的数据进行同步。（现在只是支持通过连接数据线的方式进行同步）。具体的操作方式是只要手持机连接到电脑成功之后，打开数据处理模块，切换到下载选项卡，选择好要同步的信息之后点击同步按钮即可。

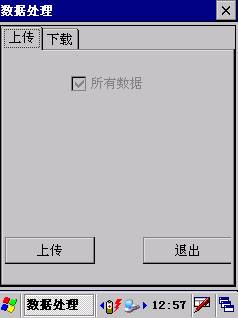

数据上传指的是在某些情况下如果GPRS没有连接，那么用户通过手持机采集的信息将保存在手持机本地，用户回到机房之后可以通过连接数据线的方式将刚刚采集的信息上传到服务器上。具体的操作方式是只要手持机连接到电脑成功之后，打开数据处理模块，切换到上传选项卡，点击上传按钮即可。

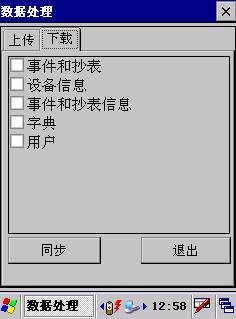

数据下载 数据上传

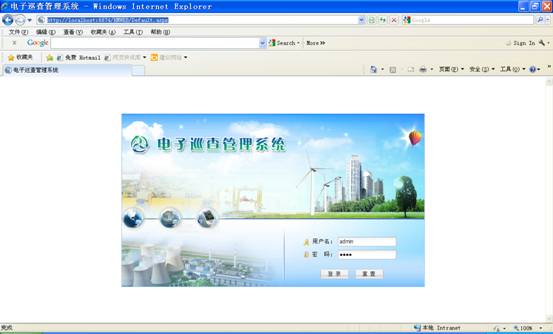

启动IE浏览器。在地址栏中输入“大庆锅炉厂电子巡检管理系统”的URL地址：http://IP地址/DQGCWEB/Default.aspx，进入系统登陆界面。如下图：
输入用户名、密码，点击
按钮进入系统页面。点击
按钮，将用户名，密码信息清空。
4.2 巡检查询，巡检报表导出，打印

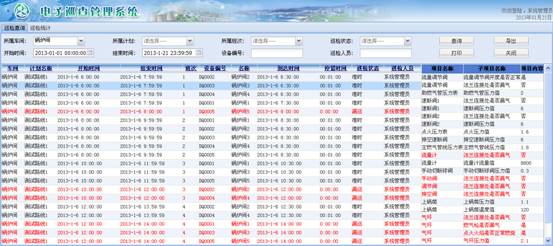

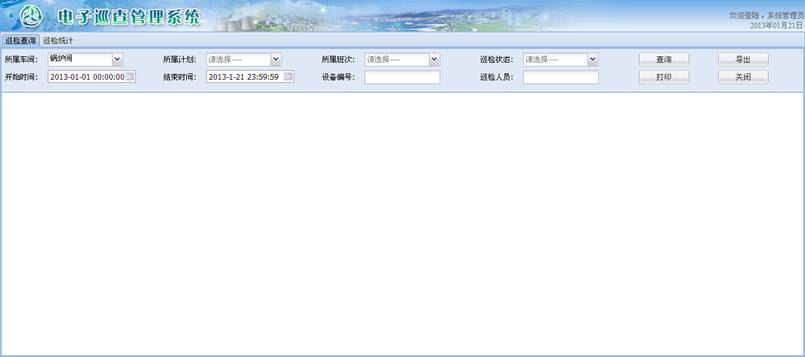

成功登陆系统后，进入巡检查询页面。查询初始页面，分为上下两部分。上部为查询条件与按键栏组成，下部空白部分为巡检信息框。如下图：
所属计划下拉框与所属班次下拉框是必选项。先选取所属计划下拉框中的巡检路线，所属班次下拉框会对应生成班次信息，请依次点选。点选输入完查询条件后，点击
按钮，下部显示出相应的巡检信息。如下图：

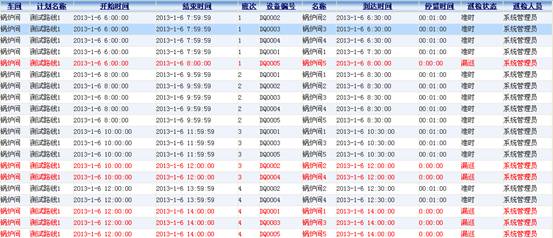

巡检信息分为左右两部分，左边部分显示巡检路线信息，红色信息表示漏巡信息。点选改变左边巡检路线信息所选行时，右边的巡检点信息也会随之而改变，而且会显示拍摄的巡检点照片。如果巡检路线信息标注为红，则右边巡检点信息显示为空白。如下图：

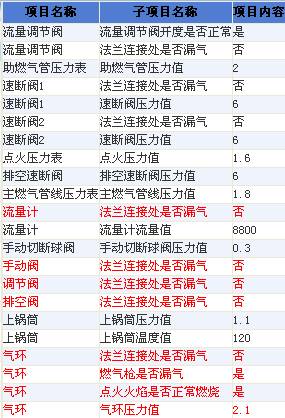

右边部分显示巡检点信息，红色信息表示巡检点状态异常。如下图：
查询完巡检信息，可以点击

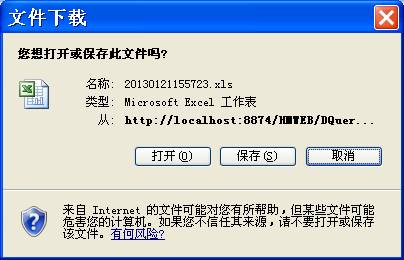

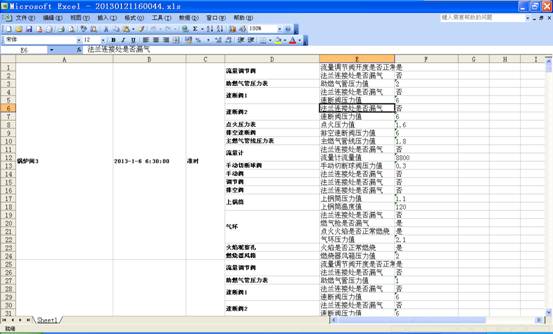

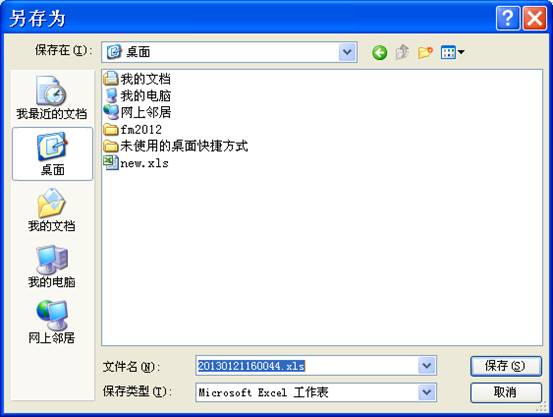

按钮，将巡检信息以电子版Microsoft Excel格式（*.xls）导出并保存在PC上。如下图：
点击

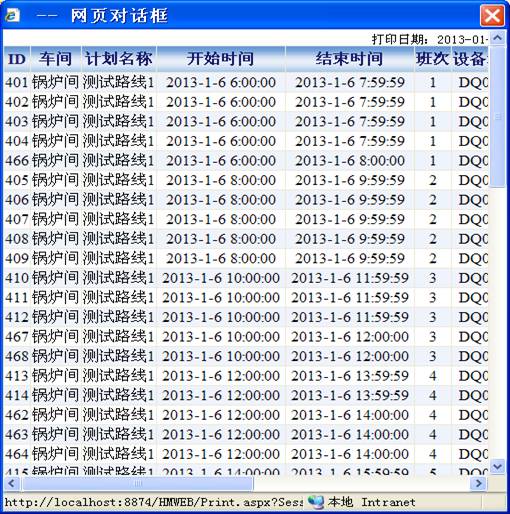

按钮，直接将巡检信息以纸质版信息格式打印出来。如下图：
点击选项卡上的

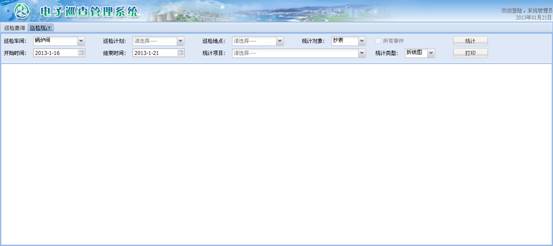

按钮，进入巡检统计页面。统计初始页面，分为上下两部分。上部为查询条件与按键栏组成，下部空白部分为巡检信息图表框。如下图：
统计对象分为抄表和事件两类。
对于抄表对象，所属计划下拉框、所属班次下拉框和统计项目下拉框是必选项。先选取所属计划下拉框中的巡检路线，所属班次下拉框会对应生成班次信息，选取之后，统计项目下拉框中也产生数据以供选取，请依次点选。型可以通过统计类型下拉框
中选择。抄表对象只能选取折线图和柱状图两种，饼图不可选取。点选完查询条件后，点击

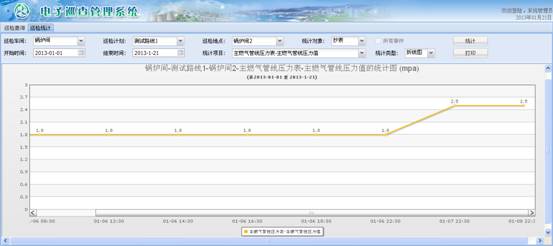

按钮，下部显示出相应的巡检点信息图表，如下图：抄表折线图

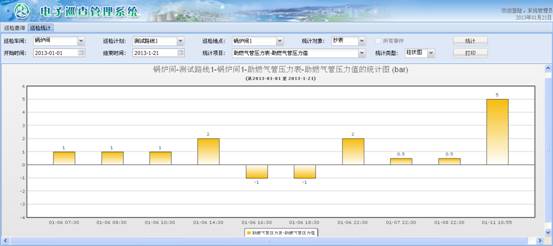

抄表柱状图
对于事件对象，有两种查询方法，第一种点选条件和抄表对象类似，依次点选。另一种是可以直接点选所有事件勾选框。类型可以通过统计类型下拉框中选择。点选完查询条件后，点击

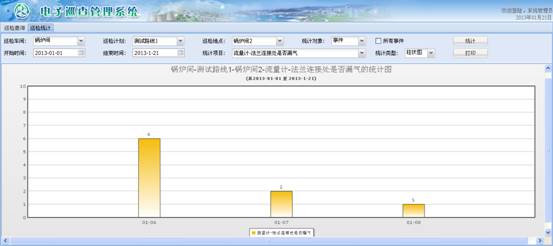

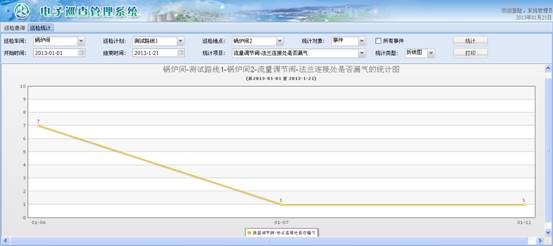

按钮，下部显示出相应的巡检点信息图表，如下图：事件折线图
事件柱状图

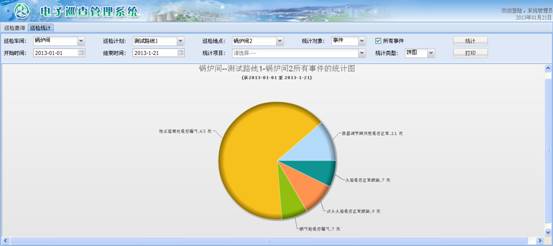

事件饼图
根据项目需求，系统设计为由rfid对巡检设备进行定位；
定位信息和现场采集的设施工作信息由GPRS（CDMA）或者3G网络或者WIFI实时上传到系统管理平台（也可通过USB数据线提供非实时的数据上传）。
系统管理平台对以上数据自动归档保存，并自动统计与分析，提供巡检到位统计和设施工作情况两大类报表。还设施的GIS地图和电子台帐，可以实现对从新建到日常运行、维护保养直至废除的全程管理。

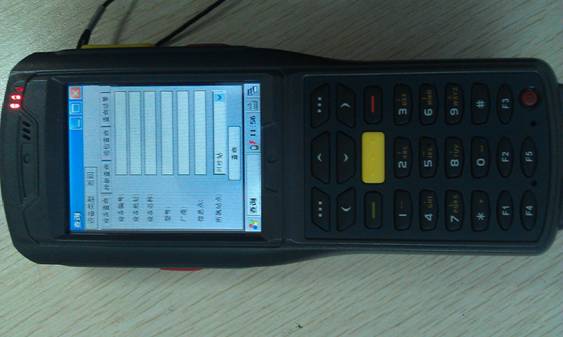

巡检人员随身的携带手持式PDA巡检仪同时内置了GPS定位，RFID和GPRS通讯模块，定位精度5-10米，巡检人员巡视检查过程中，每到一个设备处，巡检仪读取设备上的RFID标签，巡检手持PDA会提示巡检人员需要抄取的数据和工作内容，抄取好后，通过GPRS网络实时发回到系统管理软件，并形成巡视检查的工作报表，设备运行报表等各类型报表。
对巡线过程中设施构建、修改关联关系。对设施某些重点管线和区域可在地图上设置关键位置考核点。巡检计划编制，针对信息点和位置考核点制定巡检计划，包括巡检样板设置，巡检周期设置，可设置日计划、月计划、季度计划和临时计划。设置巡检人员和不同管网设施巡检工作内容。下发到手持终端。
可以将现场拍摄的图片实时通过GPRS网络回传到管理平台软件，或者将拍摄的图片及录像资料存入手持PDA设备，回公司后通过USB将所有影像数据传输到电脑管理软件。
将现场抄到的设施的隐患运行数据在现场抄取，并通过GPRS网络将抄取数据实时回传到管理中心软件，同时附属设施的固有属性可以根据燃气公司提供电子档资料预先导入系统，也可由巡线人员现场抄取通过GPRS网络回传到管理中心。
以报表形式输出各种历史数据及记录
通过现场采集信息点的信息和时间和巡检计划做自动比对
提供巡检记录明细查询表，可查询巡检人员、巡检地点、巡检设施和巡检时间，巡检停留时间在内的巡检记录
自动分析巡检计划实施中的漏巡，正常巡检，不合格巡检信息
提供巡检人员巡检到位考核报表、巡检计划实施情况报表、设施巡检记录报表等

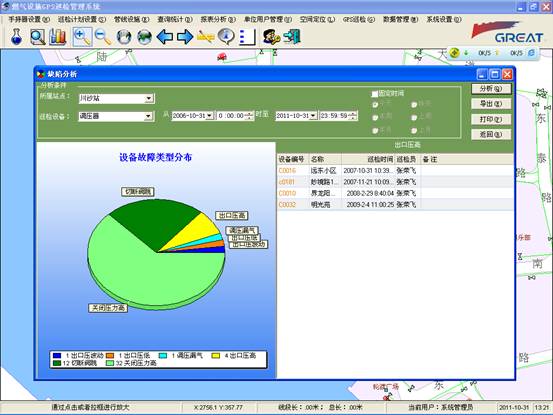

对每次巡检时记录和上传的设施的工作参数作自动分析 提供每次巡检中设施的工作情况和照片的查询 对设施的工作情况的历史记录 并按管理要求作各类分析，包括缺陷分析，故障统计，历史参数分析等等
巡检过程可对管线或设施现场拍照实时回传到管理中心作为抢险调度依据 巡检过程对设备现场拍摄视频，通过3G网络回传到管理中心作为抢险调度依据，此功能适用于3G网络的PDA
可根据管理实际需求添加、修改、删除用户信息，修改用户登录密码，并给予用户对系统的使用权限。
可以对系统的使用角色进行描述，以规范管理，可以添加、修改、删除角色记录，并对各种角色的权限进行设置。
管理系统由三部分组成， 即手持设备部分、现场电子标签，系统管理中心部分。

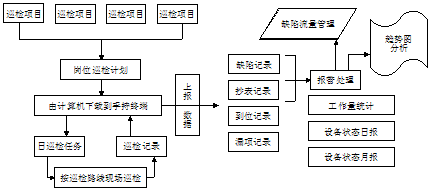

工作流程图
根据项目要求及使用环境要求，防护系统选用了防护等级达到IP65的工业级手持式巡检仪，无源型全密封设计的电子标签，软件采用B/S结构（网页浏览方式）设计，避免了C/S结构（客户端方式）安装客户端麻烦，访问速度慢，系统稳定性差的弊端。
软件采用先进的B/S结构，应用SQLSERVER，WEBGIS等核心技术开发，地形道路图使用GOOGLE MAP。（GOOGLE MAP为免费的道路地形GIS资料，每年会做一定的更新，在用户还没有建立或购买测绘道路地形数据时，是较理想的选择，既可提供较准确的道路地形资料，又可为用户节约大量的地图购买和每年更新的费用，也避免了可能发生的地图资料版权法律纠纷）

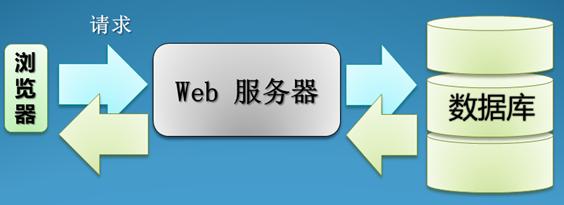

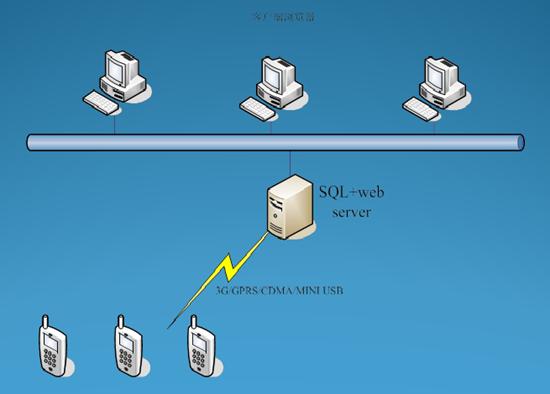

软件网络结构示意图
巡检数据，管网及附属设施GIS资料，电子台帐信息，用户信息等系统管理软件数据统一发送并保存在一台数据库服务器中，并由该服务器负责以网页形式发布软件。用户可用任意电脑由局域网或者是外网直接用浏览器访问使用软件，不需要安装任何客户端软件。这样不仅大大提高了使用软件的便利性，更加强了系统的稳定性，确保了系统数据的安全和可靠性，又避免了由于客户端软件带来的系统不稳定性，同时系统的维护工作量大大降低。

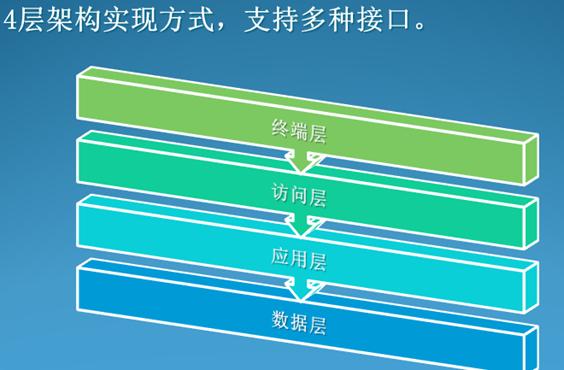

软件结构示意图1
软件结构示意图2
采用SQL网络型数据库
支持C/S和B/S结构
可远程维护，自动版本升级
开放的数据接口
稳定性
作为管线日常维护一个比较重要的系统，必须能高可靠的连续运行，本系统本着经济实用，高性价比的原则设计，从系统结构、设计方案、技术保障等方面综合考虑，采用B/S结构设计，设立单独的数据和通信服务器，使得性能保证稳定可靠。
硬件充分考虑野外的使用环境，选用工业级的巡检仪和适合多种安装方式的信息点，确保系统的稳定性。
先进性
系统采用全WEB页面的方式，包括先进的WEBGIS技术。
巡检仪集成了RFID，GPS，GPRS和摄像头等功能，更好的满足了巡检人员现场使用的实际需求，并为以后系统向现场抢修，维护的使用提供了良好的基础。
可扩展性
系统提供标准的数据库接口可方便的导入其他数据库资料，或是excel、CAD资料，为系统数据导入提供便利可输出入设施台帐资料和工作信息到其他管理系统，方便用户实施大管理平台的系统集成
维护便利性
系统数据及软件发布由一台数据服务器完成，系统维护工作量小
